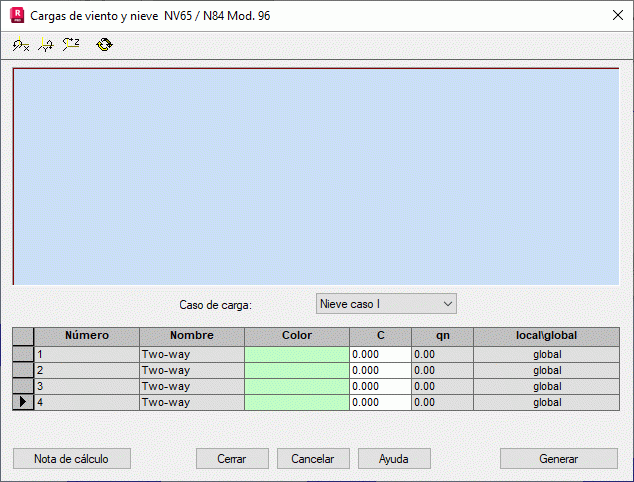

Después de seleccionar Aplicar en el cuadro de diálogo Parámetros de cargas de nieve y viento 3D, se muestra lo siguiente:
El cuadro de diálogo muestra una vista de la estructura y la lista de casos generados de cargas de nieve y viento. La vista de estructura se genera mediante la vista Open GL. Muestra los planos cargados mediante una leyenda de colores.
Puede seleccionar un caso para mostrarlo en la lista de Caso de carga. La lista de casos solo tiene cargas de nieve y viento, lo que significa que a estas cargas se les asignan naturalezas de viento y nieve.
Todas las caras de la estructura se muestran en la tabla. Para las caras que Robot no carga automáticamente, el valor de carga es cero.
En los casos de cargas de viento definidos según la norma NV 65, la tabla proporciona los siguientes datos:
- Número de cara
- Nombre de cara
- Color de cara
- El valor del coeficiente de presión externa que Robot aplica automáticamente a cada cara para un caso de carga
- El valor del coeficiente de presión interna que Robot aplica automáticamente a cada cara para un caso de carga
- Valor del coeficiente Ce-Ci calculado en función de los valores de los parámetros Ce y Ci
- Valor del coeficiente Delta asignado automáticamente a cada cara
- Valor del coeficiente de sitio ks definido automáticamente por Robot
- Valor de presión qH calculado automáticamente por el Robot en función de los datos de nieve y viento especificados
- Valor de la presión qr(z) debida al viento, calculada en función de los valores de los coeficientes enumerados
- Sistema en el que se define una carga de nieve o de viento.
Puede modificar los valores de los siguientes parámetros en el diálogo: Ce, Ci, Delta y QH. Los valores mostrados en los campos Ce-Ci y qr(z) se recalculan después de realizar los cambios en los campos de la tabla.
En los casos de carga de nieve definidos según la norma NV 65, la tabla proporciona los siguientes datos:
- Número de cara
- Nombre de cara
- Color de cara
- La presión de una nieve normal o accidental (según el caso de carga)
- Altitud sobre el nivel del mar
- La presión calculada en función de la altitud sobre el nivel del mar.
Para los casos que no tienen asignada una naturaleza de nieve o viento, la tabla permanece vacía. Al igual que en un caso de carga de viento, se pueden modificar algunos coeficientes.
Después de seleccionar Generar, el cuadro de diálogo se cierra y las cargas se generan en las superficies. Las cargas se aplican en forma de presión en los objetos superficiales del sistema local o global. Las cargas se transfieren a las barras al generar el modelo de la estructura.
El conjunto de coeficientes utilizados para determinar una carga de nieve/viento se guarda en el proyecto, por lo que puede editar los coeficientes y parámetros de una carga de nieve o viento.
Al seleccionar Nota de cálculo se genera un archivo de texto con los valores de los parámetros guardados para todos los casos de carga de nieve y viento. La nota se abre en el editor de texto de Robot.
