Seleccione
o seleccione Resultados > Análisis global - Barras para presentar la variabilidad de un parámetro seleccionado para todas las barras de la estructura actualmente dimensionada.
Utilice esta opción para mostrar los valores máximos y mínimos de una cantidad resultante seleccionada para cada elemento de la barra en un diagrama. Después de seleccionar esta opción, elija la cantidad que se desea presentar. Cuando se indica, el programa crea un diagrama global para las barras seleccionadas.

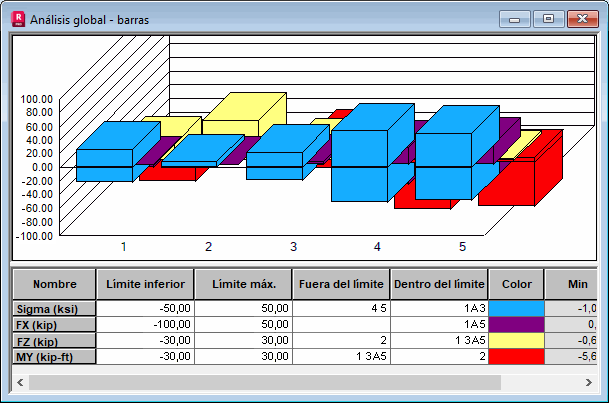

El diagrama global de los parámetros seleccionados para todas las barras se encuentra en la parte superior del cuadro de diálogo. El usuario puede modificar este diagrama. Haga clic con el botón derecho del ratón en el diagrama y observe los tipos de diagrama de línea, columna, barra, columna 3D y barra 3D.
El cuadro de diálogo inferior contiene una tabla con los siguientes datos.
- Columna 1: parámetros seleccionados para la presentación (esfuerzos internos, tensiones, parámetros de dimensionamiento).
- Columna 2: valor del límite superior. Es el valor que permite determinar el valor máximo del parámetro seleccionado e identificar las barras para las que se han superado los valores máximos.
- Columna 3: valor del límite inferior. Es el valor que determina el valor mínimo del parámetro seleccionado e identifica las barras para las que se han superado los valores mínimos.
- Columna 4: lista de barras para las que se han superado los valores límite de los parámetros seleccionados.
- Columna 5: lista de barras para las que los valores de los parámetros seleccionados están dentro del rango definido por los valores límite superior e inferior.
- Columna 6: color seleccionado para la presentación de un parámetro determinado.
- Columnas 7 y 8: respectivamente, el valor mínimo y máximo de los parámetros seleccionados para la presentación. Se determinan para todas las barras de una estructura.

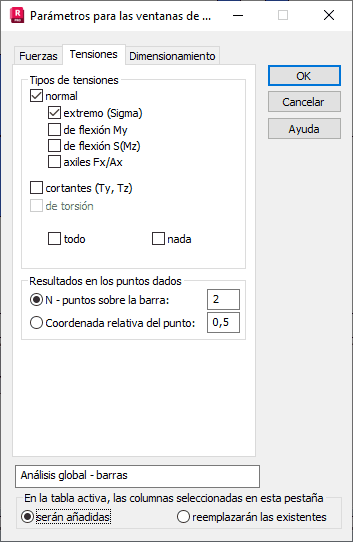

Puede seleccionar los valores que se presentarán en la tabla y en el diagrama. Haga clic con el botón derecho y seleccione Columnas de la tabla para abrir el diálogo Parámetros para las ventanas de presentación. En este diálogo puede seleccionar los parámetros que se presentarán dentro del análisis global de las barras de la estructura. Consta de las fichas Esfuerzos, Tensiones y Dimensionamiento.
El valor de los límites superior e inferior de determinados parámetros puede definirse de dos maneras.
- De forma textual, introduciendo los valores del límite superior o inferior en la celda de la tabla correspondiente.
- De forma gráfica, habiendo situado el cursor del ratón en una de las celdas de la tabla (límite superior o inferior del parámetro seleccionado), determine el valor límite en el campo del diagrama (una línea horizontal representa el valor límite requerido).
