La generación de cargas de viento y nieve para superficies es similar a la generación de cargas de viento y nieve para pórticos 2D. Los pasos sucesivos para generar cargas de viento y nieve para los pórticos 2D y sus equivalentes para las estructuras 3D son los siguientes:
|
Pórtico 2D |
Estructuras 3D |
|---|---|
|
1. Genere un envolvente. |
1. Defina una superficie (cree una lista de superficies). |
|
2. Especifique los parámetros normativos. |
2. Especifique los parámetros normativos. |
|
3. Genere los coeficientes. |
3. Genere los coeficientes (los valores de los coeficientes se pueden modificar). |
|
4. Aplique las cargas a las barras de la estructura. |
4. Genere las cargas superficiales (mediante las superficies definidas) que se transferirán a las barras de la estructura. |
Abra el cuadro de diálogo de Nieve y Viento 2D/3D con cualquiera de los siguientes métodos:
- Haga clic en el menú Cargas > Climático > Nieve y Viento 2D/3D.
- Haga clic en
.
- Las cargas de viento siempre se calculan con el coeficiente tg = 1.
- Los coeficientes Ce para los tejados siempre se determinan teniendo en cuenta un tejado con superficies planas.
- Las cargas de nieve no tienen en cuenta la recogida de nieve (nieve en los acroterios y en varios tejados).
- No se tiene en cuenta la permeabilidad total o parcial de los muros.

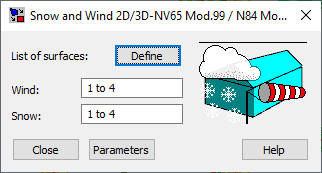

En el cuadro de diálogo, se especifica una lista de superficies en las que se generarán casos de cargas de viento y nieve. Al hacer clic en Definir, se abre el cuadro de diálogo Polilínea - contorno, que permite definir las superficies a las que se aplicarán las cargas de viento y nieve. En los campos Viento y Nieve, las superficies definidas por el usuario se pueden seleccionar para generar cargas de viento y nieve respectivamente. Debe especificar la presión básica del viento y la nieve en función del emplazamiento de la estructura.
Para especificar parámetros para generar automáticamente cargas de viento y nieve, haga clic en Parámetros para abrir un cuadro de diálogo que permite especificar los parámetros para la norma seleccionada.
