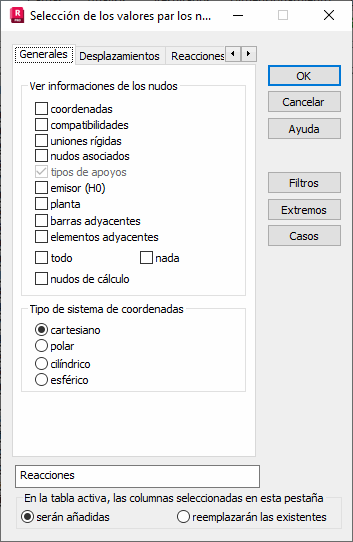

Seleccione la ficha General en el cuadro de diálogo Selección de los valores para los nudos para presentar los valores relativos a los nudos de una estructura
En el campo Ver informaciones de los nudos, se pueden elegir los siguientes valores de nudo de una estructura para una tabla.
- Coordenadas: coordenadas de los nudos de la estructura.
- Compatibilidad: nudos compatibles definidos en los nudos de la estructura.
- Uniones rígidas: uniones rígidas definidas en los nudos de la estructura.
- Tipos de apoyo.
- Nudos en los que se encuentran los emisores (generación de malla de elementos finitos para estructuras de tipo pletinas-láminas).
- Tipo de sistema de coordenadas: puede seleccionar los siguientes sistemas de coordenadas en Robot: cartesianas, polares, cilíndricas y esféricas.
La tabla puede presentar una lista de nudos de cálculo e información sobre las barras y los elementos adyacentes al nudo en las circunstancias siguientes:
- Después de seleccionar la opción Barras adyacentes, la tabla incluye una columna que presenta números de barras adyacentes a cada nudo.
- Después de seleccionar la opción Elementos adyacentes, la tabla incluye una columna que presenta los números de elementos finitos adyacentes (de barra, superficiales o volumétricos) para cada nudo.
- Después de seleccionar la opción Nudos asociados, la tabla incluye una columna que presenta los números de un nudo asociado por un elemento DSC de cálculo para cada nudo.
- Después de seleccionar la opción Nudos de cálculo, se añaden nudos de cálculo a la lista de nudos. La lista de nudos de cálculo no está disponible en la ficha Editar de la tabla de nudos.
