Seleccione la ficha Cortante en el cuadro de diálogo Pilares, armadura teórica (necesaria) de barras - Pilares de hormigón armado, vigas. Aparece el siguiente cuadro de diálogo:
Se pueden seleccionar las cantidades siguientes para obtener una tabla de resultados de armaduras teóricas (necesarias) para las barras de la estructura.
- Separación de los estribos: separación de los estribos a lo largo de una longitud de barra de estructura (armadura teórica y real).
- Armadura transversal - tipo/distribución: tipo y distribución de la armadura transversal (distribución de armaduras según se especifica en la norma).

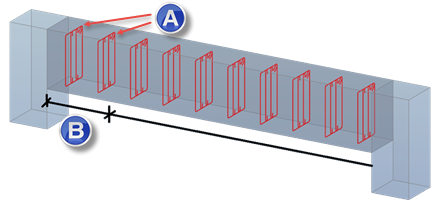

- Densidad de armadura transversal: el coeficiente del área de armadura transversal en relación con la unidad de longitud de un elemento de hormigón armado. Por ejemplo, en la imagen siguiente, es la relación entre el área total de armadura de las barras (A) y la unidad de longitud de viga (B).
- Esfuerzos internos
- Caso dimensionante: decisivo para el proceso de dimensionamiento de la barra (área de armadura).
- Esfuerzo de cálculo Qy y Qz: Valores de esfuerzo cortante.
- Momento dimensionante Mx: valor de momento torsor.
- Definición de la combinación: definición de la combinación decisiva para el proceso de diseño de la barra (área de armadura).
La parte inferior del cuadro de diálogo contiene las siguientes opciones.
- Todo: se mostrarán todas las opciones de la ficha.
- Nada: no se mostrará ninguna de las opciones de la ficha.
