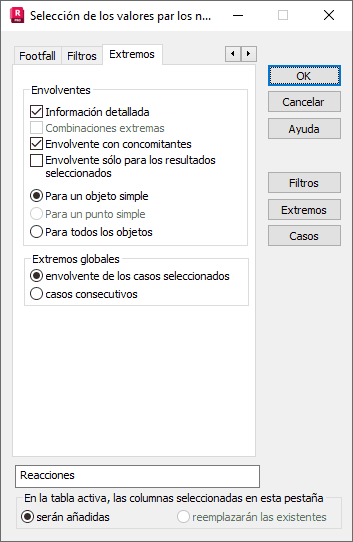

Seleccione la ficha Extremos en el cuadro de diálogo Columnas para modificar los parámetros extremos de la presentación.
En el campo Extremos, están disponibles las siguientes opciones.
- Información detallada: la tabla mostrará los valores de las cantidades adecuadas (fuerzas de reacción, desplazamientos, etc.), los números de un objeto (nudos, barras, paneles) y un caso para el que se calcularon estos valores.
- Combinaciones extremas: la tabla mostrará una definición de una combinación para la que se ha obtenido el valor extremo
- Envolvente con concomitantes: la tabla mostrará, además del valor del componente extremo de la cantidad apropiada, los componentes restantes de las fuerzas, desplazamientos y otros que se calcularon en el punto donde se produce el valor máximo de un componente de fuerza o desplazamiento.

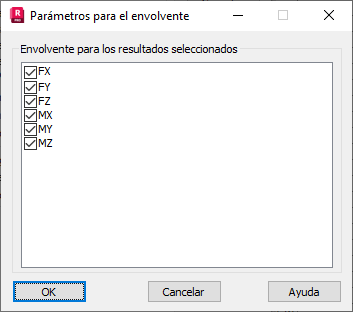

- Envolvente sólo para los resultados seleccionados: permite calcular una envolvente solamente para las cantidades seleccionadas (los valores de los concomitantes se muestran para todas las cantidades restantes). Seleccione Envolvente para abrir el cuadro de diálogo Parámetros para el envolvente con la lista de resultados que se tienen en cuenta en el cálculo del envolvente. La opción Envolvente solo para los resultados seleccionados no está disponible si la opción Envolvente con concomitantes está desactivada.
Las opciones de envolvente se utilizan para buscar los valores extremos de los casos de carga seleccionados.
Los resultados de las barras de las tablas se muestran con un número determinado de puntos. Se definen en la ficha Puntos (por defecto, son solo los nudos inicial y final de una barra).
Los resultados del panel en la tabla se muestran para los nudos o elementos finitos.
Existen tres métodos para presentar valores extremos.
- Seleccione Para un objeto simple para buscar los extremos en todos los casos para cada barra o panel (en todos los puntos o nudos). Se obtienen los valores mínimo y máximo por separado de una barra o un panel completo.
- Seleccione Para cada punto para buscar los extremos en todos los casos para cada punto de una barra o un nudo de un panel. Se obtienen los valores mínimo y máximo por separado para cada punto, nudo o elemento.
- Seleccione Para todos los objetos para buscar los extremos en todos los casos para todas las barras o paneles en todos los puntos o nudos. Se obtienen los valores mínimo y máximo globales de todas las barras o paneles seleccionados. Esto tiene el mismo efecto que pasar a la ficha Extremos globales de la tabla, con la diferencia de que se obtienen los valores de los resultados concomitantes.
Las siguientes opciones se encuentran en el campo Extremos globales.
- Todos los casos: se buscan extremos globales en todos los casos.
- Casos individuales: se buscan los extremos y se muestran para cada caso en una selección por separado.
