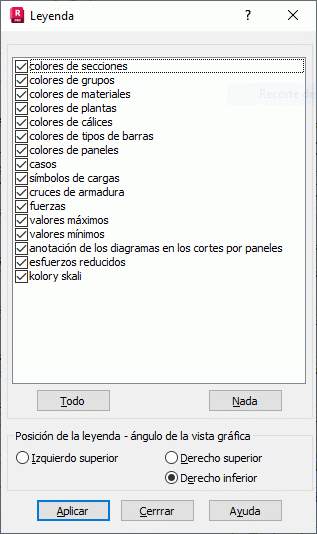

Utilice esta opción para mostrar la leyenda de una estructura definida. Los parámetros del cuadro de diálogo Leyenda permiten seleccionar elementos de descripción para el dibujo. Dependiendo de las opciones de visualización seleccionadas, una leyenda puede constar de una lista de secciones, grupos o nombres de caso. Abra el cuadro de diálogo Leyenda haciendo clic en el menú Ver > Parámetros de la leyenda.
Se pueden seleccionar las siguientes opciones:
- Colores de secciones, grupos, materiales, plantas, tipos de barra y paneles: si se seleccionan estas opciones, Robot presenta una lista de colores asignados a los elementos que se muestran como, por ejemplo, secciones, materiales, plantas, barras y paneles. Nota: La lista de colores se muestra en una leyenda si la opción de visualización correspondiente está seleccionada en el cuadro de diálogo Visualizar.
- Casos: si se selecciona esta opción, se muestra una lista o un nombre de caso cuando los resultados se muestran en diagramas o mapas.
- Símbolos de cargas: si se selecciona esta opción, se muestra una descripción de los tipos y la unidad de carga. Nota: Los símbolos de cargas se muestran en la leyenda si la opción de visualización correspondiente está seleccionada en el cuadro de diálogo Visualizar.
- Cruces de armadura: si se selecciona esta opción, se muestra una descripción de la escala cuando se selecciona la visualización de cruces de armadura.
- Fuerzas: si se selecciona esta opción, Robot muestra una descripción de la escala y la unidad del diagrama de fuerza interna.
- Valores máximos y mínimos: si se seleccionan estas opciones, Robot muestra una descripción de los valores mínimos y máximos del diagrama seleccionado.
- Anotación de los diagramas en los cortes por paneles: si se selecciona esta opción, Robot muestra una descripción del diagrama definido en un corte por paneles (el nombre del corte, la cantidad en el diagrama y un valor de la integral del componente seleccionado a lo largo de la línea de corte).
- Esfuerzos reducidos: si se selecciona esta opción, Robot muestra valores de fuerzas y momentos equivalentes en el sistema global reducidos al centro de gravedad del corte por paneles. Se muestran valores de un solo caso o una combinación, pero no de un envolvente de casos.
- Escala simplificada para mapas: si se selecciona esta opción, Robot muestra una escala de color con una descripción de los valores. (Nota: el número de colores está limitado a 15). Puede utilizar esta opción para mostrar mapas en los paneles, pero no en las barras.
Al hacer clic en Aplicar después de seleccionar opciones en el cuadro de diálogo (
), las descripciones de las opciones seleccionadas se muestran en la leyenda. Si se borran las opciones y se hace clic en Aplicar, se eliminan las opciones de la leyenda.
En la parte inferior del cuadro de diálogo, se encuentran los siguientes botones:
- Todo: selecciona todas las opciones del cuadro de diálogo Leyenda.
- Nada: borra todas las opciones del cuadro de diálogo Leyenda.
