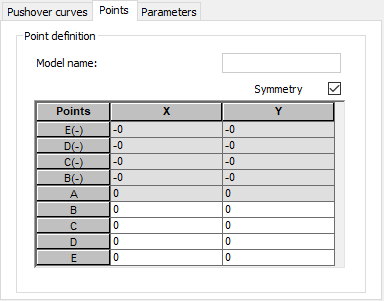

Después de seleccionar la pestaña Puntos en el cuadro de diálogo Definición del modelo de rótula no lineal, se abre el siguiente cuadro de diálogo.
La parte superior del cuadro de diálogo contiene un diagrama del modelo de rótula.

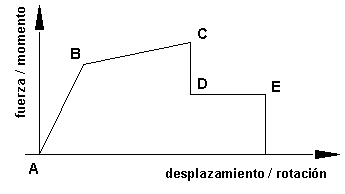

El campo Nombre de modelo muestra el nombre del modelo de rótula seleccionado. En la tabla, se pueden definir o modificar los puntos de un diagrama de fuerza -desplazamiento o de momento-rotación. Las coordenadas de los puntos siguientes deben definirse una por una: E(-), D(-), C(-), B(-), A, B, C, D, E. La imagen siguiente muestra la parte positiva de un diagrama.
Al seleccionar Simetría, se define solo la parte positiva de un diagrama (es decir, deben especificarse las coordenadas de los puntos siguientes: B, C, D y E). Las coordenadas de los puntos B(-), C(-), D(-) y E(-) se introducen automáticamente en los campos correspondientes de la tabla.
- Columna X: desplazamiento o rotación
- Columna Y: fuerza o momento
Cuando se abre el cuadro de diálogo Definición del modelo de rótula no lineal seleccionando el comando Propiedades del objeto en el menú contextual mientras está seleccionada una barra de estructura con rótula (debe seleccionarse una rótula no lineal en el cuadro de diálogo Selección del objeto), la ficha Puntos difiere ligeramente de la ficha que se muestra en la imagen anterior. A continuación, las opciones del cuadro de diálogo permiten comprobar los parámetros de la rótula y el estado actual de la misma para el caso de deterioro y el paso de cálculo seleccionados. Estas opciones son especialmente útiles cuando se define una rótula relativa (se selecciona Estimar la fuerza/el momento límite o Estimar el desplazamiento/la rotación límite). La tabla y el diagrama muestran los valores absolutos multiplicados por los valores de referencia que son característicos de la barra y el grado de libertad en cuestión, determinados de acuerdo con FEMA: NEHRP Guidelines for the Sismic Rehabilitation of Buildings (Directrices del NEHRP para la rehabilitación sísmica de edificios), capítulo 5.
Además, el diagrama indica el estado de la rótula (fuerza/momento-desplazamiento/rotación) para un paso determinado en los cálculos mediante un cuadrado verde. El campo Componente actual de la parte inferior del cuadro de diálogo permite seleccionar el paso de cálculo actual. Debe elegir un caso antes de abrir el cuadro de diálogo en la lista de casos disponibles del menú principal. Si no selecciona un caso de deterioro, el cuadro de diálogo se abre con el primer caso de deterioro de la lista.
