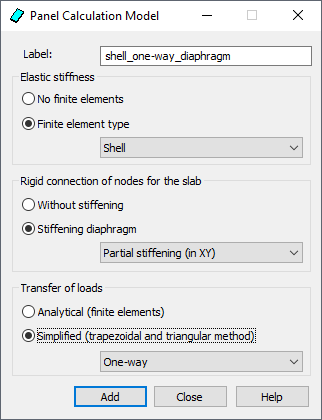

Utilice esta opción para definir un nuevo modelo de cálculo del panel. Para acceder a ella, haga clic en Nuevo modelo de cálculo del panel en el cuadro de diálogo de Modelo de cálculo del panel. A continuación, se muestra el cuadro de diálogo siguiente.
Un modelo de cálculo de paneles define la forma en que se alcanza una solución para desplazamientos, esfuerzos internos y objetos de apoyo de un panel. Un conjunto de parámetros que caracterizan un modelo de cálculo incluye estos tres grupos:
- Rigidez elástica: seleccione si se utilizarán elementos finitos (y, si se usan, su tipo).
- Uniones rígidas de nudos para planta: especifique si los desplazamientos están rigidizados por diafragma de forma adicional.
- Transferencia de cargas: especifique cómo se distribuyen las cargas en los elementos adyacentes, en función de elementos finitos o mediante el método trapezoidal y triangular.
Puede especificar los siguientes parámetros en el cuadro de diálogo anterior:
- Tipo de elementos finitos
- No hay elementos finitos: los elementos finitos no se generan mientras se genera un modelo; Robot solo genera un cerramiento con parámetros de material asignados por el espesor especificado.
- Tipo de elementos finitos (membrana, lámina o losa): los elementos con diferentes grados de libertad se utilizan para distintos tipos de estructura (Losa, Lámina, PSO, PSO, AXI).
Nota: Las cargas térmicas se distribuyen en un panel mediante elementos finitos. Por lo tanto, las cargas térmicas del panel no se incluyen en los cálculos si se utiliza un modelo de cálculo del panel sin elementos finitos.
Para distinguir un panel con una malla de elementos finitos de un panel en el que no se genera esta malla, se dibuja un contorno de panel de forma diferente: un panel con una malla EF se dibuja con una línea discontinua y un panel sin una malla EF, con una línea continua.
- Uniones rígidas de nudos para planta (tipo de diafragma para losas)
- Sin rigidizado: no se genera ningún diafragma.
- Rigidizado por diafragma:
Total (cuerpo rígido): objeto que asigna a todos los nudos del plano y del contorno del panel una conexión de cuerpo rígido (todos los grados de libertad son fijos).
Rigidizado flexible (en XY): objeto que asigna a todos los nudos del plano y del contorno del panel una conexión de membrana rígida (los grados de libertad UX, UY y RZ son fijos).
- Transferencia de cargas
- Método analítico (elementos finitos): es una solución estándar basada en la generación de una malla de elementos finitos y la distribución de cargas en nudos de esta malla.
- Simplificado (método trapezoidal y triangular): las cargas se distribuyen mediante el método trapezoidal y triangular; hay dos opciones disponibles:
En una dirección: distribución en una dirección basada en el método trapezoidal y triangular. La dirección de distribución de las cargas se asocia al sistema de coordenadas local de un panel y la dirección de carga se asocia al eje X del sistema de coordenadas local de un panel.
En dos direcciones: distribución en dos direcciones basada en el método trapezoidal y triangular.
Nota: Los diafragmas solo se pueden generar en paneles horizontales en el plano XY.
