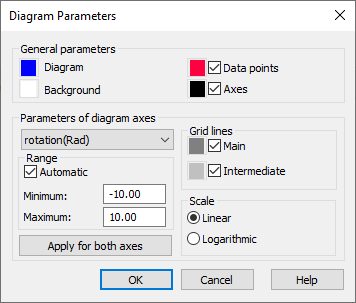

Esta opción permite especificar los parámetros para visualizar el diagrama en la parte superior del cuadro de diálogo Definición del modelo de rótula no-lineal o el cuadro de diálogo Definición del modelo no-lineal. Abra el cuadro de diálogo Parámetros del diagrama. Para ello, haga clic con el botón derecho en el diagrama y, en el menú contextual, seleccione Parámetros del diagrama.
Puede especificar los siguientes parámetros en el campo Parámetros generales:
- Color del diagrama.
- Color de fondo del diagrama.
- Color de los ejes de abscisa y ordenada (cuando se selecciona, los ejes se muestran en el diagrama).
- Color de los puntos que definen el diagrama (cuando se selecciona, se muestran los puntos que definen el diagrama).
En el campo Parámetros de los ejes de diagrama, puede realizar lo siguiente:
- Seleccione el eje para el que se definen los parámetros (en función del tipo de modelo no lineal, están disponibles los siguientes ejes: fuerza, desplazamiento, momento y rotación).
- Seleccione el intervalo para cada uno de los ejes: el valor mínimo y máximo (cuando la opción Automático está seleccionada, Robot selecciona el intervalo de variabilidad para las variables). Al hacer clic en Aplicar para ambos ejes, los parámetros de eje hacen referencia a ambos ejes en el diagrama (es decir, a los ejes de fuerza-desplazamiento o momento-rotación).
- Especifique si las líneas de la cuadrícula (principales e intermedias) se muestran en el diagrama.
- Especifique la escala (lineal o logarítmica) que se utiliza para visualizar valores en el diagrama.
