Propiedades de elevación de elementos MEP

Vea las propiedades de elevación de los elementos MEP.

Los siguientes parámetros de elevación están disponibles para los elementos MEP: conducto, tubería, bandeja de cables, tubo, red de conductos de fabricación, tuberías de fabricación, canalización de fabricación. Todos los parámetros se pueden etiquetar y planificar, excepto los parámetros de elevación basados en puntos que se pueden etiquetar, pero que no se pueden planificar.

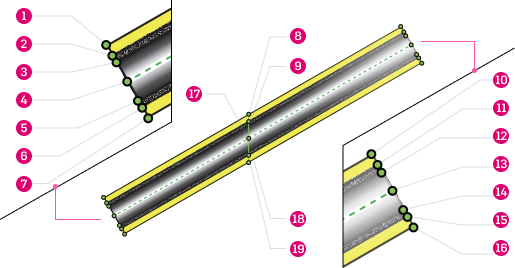

Parámetro	Descripción
Restricciones
Elevación superior de aislamiento de extremo inferior	Define la elevación en la parte superior del aislamiento, en el extremo inferior.
Elevación superior de extremo inferior	Define la elevación en la parte superior del extremo inferior.
Elevación superior interior de extremo inferior	Define la elevación en la parte superior interior, en el extremo inferior de la tubería.
Elevación de eje de extremo inferior	Define la elevación en el eje del extremo inferior.
Elevación inferior interior de extremo inferior	Define la elevación en la base interior, en el extremo inferior de la tubería.
Elevación inferior de extremo inferior.	Define la elevación en la parte inferior del extremo inferior.
Elevación inferior de aislamiento de extremo inferior	Define la elevación en la parte inferior del aislamiento, en el extremo inferior.
Cota de elevación superior de aislamiento	Define la elevación en la parte superior del aislamiento.
Cota de elevación superior	Define la elevación en la parte superior.
Elevación superior de aislamiento de extremo superior	Muestra la elevación en la parte superior de aislamiento, en el extremo superior.
Elevación superior de extremo superior	Define la elevación en la parte superior del extremo superior.
Elevación superior interior de extremo superior	Define la elevación en la parte superior interior, en el extremo superior de la tubería.
Elevación de eje de extremo superior	Define la elevación en el eje del extremo superior.
Elevación inferior interior de extremo superior	Define la elevación en la base interior, en el extremo superior de la tubería.
Elevación inferior de extremo superior	Define la elevación en la parte inferior del extremo superior.
Elevación inferior de aislamiento de extremo superior	Define la elevación en la parte inferior del aislamiento, en el extremo superior.
Cota de elevación de eje	Define la elevación en el eje.
Cota de elevación inferior	Define la elevación en la parte inferior.
Cota de elevación inferior de aislamiento	Define la elevación en la parte inferior del aislamiento.
