Añadir o eliminar una separación hidráulica en una red hidrónica

Separe redes de tuberías hidrónicas en bucles para calcular el flujo y la pérdida de presión de cada bucle.

Para añadir una separación hidráulica

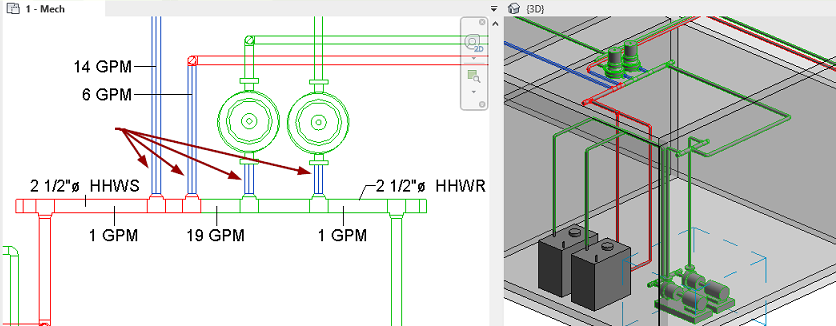

1. Seleccione la tubería de inicio o finalización (o ambas) para el bucle secundario.
   Consejo: Puede seleccionar más de un par de tuberías.

2. Haga clic en la ficha Modificar | Tuberías grupo Separación hidráulica (Añadir separación).

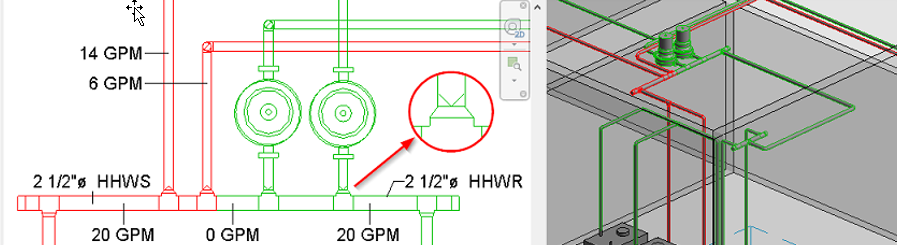

Aparece un gráfico en el extremo de la tubería, en el punto de separación, como se muestra a continuación.

Consejo: Para controlar la visibilidad del símbolo de separación hidrónica, haga clic en la ficha Vista grupo Gráficos (Visibilidad/Gráficos). En la ficha Categorías de modelo, expanda la categoría Tuberías para activar o desactivar los símbolos de separación hidráulica.

Al utilizar un injerto, el punto exacto de la separación se encuentra entre el injerto y el principal o el cabezal. Si se utiliza un tubo en T, el punto exacto de la separación se encuentra entre el tubo en T y la tubería de ramificación o cualquier accesorio conectado al tubo en T. La tubería común, la tubería entre las conexiones secundarias de suministro y retorno del cabezal, muestra un valor de flujo cero.

El parámetro de solo lectura, Límite de circuito, indica si la tubería seleccionada es un contorno para un bucle separado.

Para eliminar una separación hidráulica

1. Seleccione uno o más tuberías de límite de circuito de un circuito secundario.
2. Haga clic en la ficha Modificar | Tuberías grupo Separación hidráulica (Eliminar separación).
