Dividir una superficie topográfica

Una superficie topográfica se puede dividir en dos superficies distintas y, posteriormente, se pueden modificar por separado.

Nota: Para crear áreas distintas en una superficie topográfica y asignar diferentes propiedades a cada área (como un material) sin dividir la superficie topográfica en partes separadas, use la herramienta Subregión de superficie topográfica.

Para dividir una superficie topográfica en más de dos superficies, utilice la herramienta Dividir superficie varias veces para subdividir cada pieza de la superficie topográfica según sea necesario.

Tras dividir una superficie, puede asignar varios materiales a las superficies resultantes para representar carreteras, lagos, plazas o colinas.

También puede suprimir partes enteras de la superficie topográfica. Por ejemplo, puede utilizar la herramienta Dividir superficie para eliminar las partes no deseadas de una superficie topográfica generada por un archivo importado, cuando este rellena las áreas sin datos topográficos con defectos gráficos.

Nota: Si la propiedad Fase de derribo de una superficie topográfica está definida como un valor que no sea Ninguno y se divide la superficie topográfica, este valor cambia a Ninguno para una de las superficies resultantes.

Para dividir una superficie topográfica:

1. Abra una vista de plano de emplazamiento o 3D.
2. Haga clic en la ficha Emplazamientogrupo Modificar emplazamiento (Dividir superficie).
3. En el área de dibujo, seleccione la superficie topográfica que desee dividir.

   Revit LT pasa a modo de boceto.

4. Haga clic en la ficha Modificar | Dividir superficiegrupo Dibujar (Seleccionar líneas) o use otras herramientas de boceto para dividir la superficie topográfica.

   La herramienta Seleccionar líneas no permite seleccionar líneas de superficie topográfica. Puede seleccionar otras líneas válidas, como los muros.

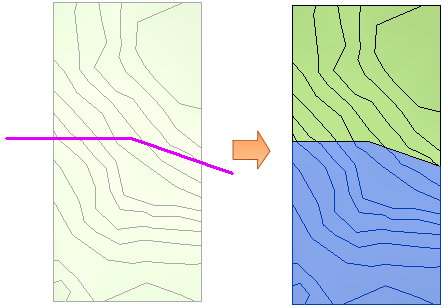

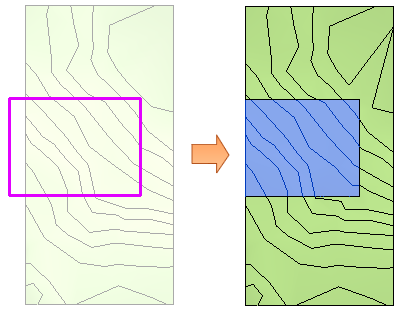

5. Cree un boceto de un único bucle cerrado o un único bucle abierto. Ambos extremos de un bucle abierto deben intersecarse con el contorno de la superficie y solo pueden hacerlo una vez en cada extremo del bucle abierto.

   Ejemplos

   Contorno cerrado	Bucle abierto

6. Haga clic en (Finalizar modo de edición).
