Boîte de dialogue d'options d'affichage de l'enveloppe de mélange

Cette boîte de dialogue vous permet de personnaliser la façon dont Physique affiche les enveloppes de mélange au niveau de sous-objet Enveloppe.

• Sélectionnez un maillage auquel le modificateur Physique a été appliqué. > Groupe de fonctions Modifier > Niveau de sous-objet Enveloppe > Panneau déroulant Enveloppes de mélange > Zone Affichage > Cliquez sur Options d'affichage.

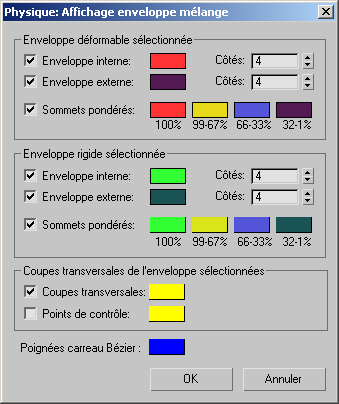

Interface

Remarque : Tous les paramètres, à l'exception de Points de contrôle, sont activés par défaut.

Zones Enveloppe déformable sélectionnée et Enveloppe rigide sélectionnée

Ces deux zones contiennent les mêmes commandes. Par défaut, les enveloppes déformables sont affichées en rouge tandis que les enveloppes rigides sont affichées en vert.

Enveloppe interne

Affiche ou masque les enveloppes internes dans les fenêtres. Cliquez sur l'échantillon de couleur pour modifier la couleur des limites des enveloppes internes dans les fenêtres.

• Côtéspermet de définir le nombre de côtés d'une enveloppe externe qui doivent être affichés dans les fenêtres.

Enveloppe externe

Affiche ou masque les enveloppes externes dans les fenêtres. Cliquez sur l'échantillon de couleur pour modifier la couleur des limites des enveloppes externes dans les fenêtres.

• Côtéspermet de définir le nombre de côtés d'une enveloppe externe qui doivent être affichés dans les fenêtres.

Sommets pondérés

Affiche ou masque les sommets pondérés dans les fenêtres. Cliquez sur un échantillon de couleur pour changer la couleur d'affichage des sommets pondérés dans les fenêtres selon un pourcentage spécifique.

Zone Coupes de l'enveloppe sélectionnées

Coupes transv.

Affiche ou masque les coupes dans les fenêtres. Cliquez sur l'échantillon de couleur pour modifier la couleur des coupes sélectionnées dans les fenêtres.

Points de contrôle

Affiche ou masque les points de contrôle. Cliquez sur l'échantillon de couleur pour modifier la couleur des points de contrôle sélectionnés dans les fenêtres.

Poignées carreau Bézier

Définit la couleur des poignées des carreaux de Bézier dans les fenêtres.
