Courbe CV sur surface

Une courbe CV sur surface est similaire à une courbe CV simple, mais elle repose sur une surface. Pour la créer, il faut la dessiner et non la projeter à partir d'une autre courbe. Vous pouvez utiliser ce type de courbe pour découper la surface sur laquelle elle repose.

• Sélectionnez un objet NURBS. > Groupe de fonctions Modifier > panneau déroulant Créer courbes > Zone de groupe Courbes dépendantes > bouton CV sur surface
• Sélectionnez un objet NURBS. > Groupe de fonctions Modifier > boîte à outils NURBS > (Créer une courbe CV sur surface)

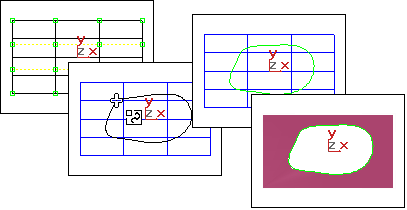

Découpage d'une surface à l'aide d'une courbe CV sur surface

Pour dessiner et éditer des courbes sur surface, vous avez le choix entre deux méthodes : les tracer dans une fenêtre ou utiliser la boîte de dialogue Editer courbe sur surface. Ce choix est utile car vous dessinez en deux dimensions (à l'aide d'une souris ou autre outil de pointage), tandis que la courbe sur une surface peut être créée en trois dimensions. Plus la surface 3D est complexe, plus il est difficile de créer et d'éditer une courbe sur une surface.

Certains feedbacks visuels peuvent vous aider à dessiner la courbe. Le point sur la surface duquel vous cliquez en premier est représenté par un carré bleu et le point UV minimum de la surface est représenté par un signe plus (+). Il apparaît de façon interactive dans les fenêtres lorsque vous dessinez la courbe.

Dessin dans une fenêtre

Lorsque vous positionnez un CV en cliquant avec la souris, le clic est projeté dans la dimension Z de la fenêtre. Autrement dit, votre clic est projeté " à travers l'écran " et sur la surface. Vous pouvez ainsi créer facilement une courbe sur une surface si la partie de la surface où figurera la courbe est clairement visible dans la fenêtre. Cependant, cette méthode ne vous permet pas de positionner des CV sur des parties de la surface qui sont invisibles dans la fenêtre, étant situées sur les faces arrières, derrière une autre géométrie, etc.

Utilisation de la boîte de dialogue Editer courbe sur surface

La boîte de dialogue Editer courbe sur surface vous permet de modifier une courbe sur une surface comme vous le feriez avec une courbe normale dans une fenêtre. La partie principale de la boîte de dialogue présente une vue bi-dimensionnelle de la surface. Les commandes proposent les principales fonctions d'édition de courbes. Lorsque vous créez une courbe CV sur surface, la bascule Vue 2D contrôle l'affichage de la boîte de dialogue Editer courbe sur surface.

Vous pouvez modifier les CV des courbes CV d'une surface au niveau de sous-objet CV de courbe, comme pour les autres types de CV de courbe. Vous pouvez transformer les CV en courbes CV sur les surfaces, mais pas les déplacer en dehors de la surface. Autre possibilité pour éditer ces CV : utiliser le niveau de sous-objet CV de courbe (au lieu de la boîte de dialogue Editer courbe sur surface).

Procédures

Créer une courbe CV sur surface :

L'objet NURBS doit contenir au moins une surface.

1. Dans la boîte à outils NURBS, activez (Créer courbe CV sur surface).
2. Effectuez l'une des opérations suivantes :
   • Dessinez la courbe dans la fenêtre en faisant glisser la souris sur la surface.
   • Activez l'affichage en 2D. Cette procédure affiche la boîte de dialogue Editer courbe sur surface, qui vous permet de créer la courbe dans une représentation bi-dimensionnelle (UV) de la surface.
3. Cliquez avec le bouton droit de la souris pour achever la création de la courbe.

Interface

Panneau déroulant Courbe CV sur surface (lors de la création)

Zone Commandes de découpe

Découper

Lorsque cette option est activée, la surface est découpée en fonction de la courbe. Lorsqu'elle est désactivée, la surface n’est pas découpée.

S’il n’est pas possible de découper cette courbe, la surface est affichée dans la couleur d'erreurs (orange par défaut). Par exemple, la courbe est inutilisable pour le découpage si elle ne forme pas une boucle fermée.

Retourner la découpe

Cette option permet de découper la surface dans la direction opposée.

Zone Définition automatique de nouveaux paramètres

Les boutons radio de ce groupe permettent de choisir un reparamétrage automatique. Avec le reparamétrage, la surface reflète les paramètres au fur et à mesure que vous les modifiez. Sans reparamétrage, les paramètres de la courbe ne changent pas au fur et à mesure des modifications et risquent de devenir irréguliers.

• AucunAucun reparamétrage n'est effectué.
• Longueur de cordePermet de sélectionner l'algorithme de longueur de corde pour la définition de nouveaux paramètres.

  La définition de nouveaux paramètres de longueur de corde espace les noeuds (dans la partie paramétrable) en se basant sur la racine carrée de la longueur de chaque segment de courbe.

  Définir de nouveaux paramètres pour la longueur de corde est généralement la meilleure solution.

• UniformeEspace les noeuds uniformément.

  Un vecteur de noeud uniforme offre l'avantage de ne modifier la courbe que localement lors de l'édition. Avec les deux autres formes de paramétrage, tout déplacement de CV peut avoir des répercussions sur l'ensemble de la courbe.

Vue 2D

Lorsqu'elle est activée, cette option affiche la boîte de dialogue Editer courbe sur surface, qui vous permet de créer la courbe dans une représentation bi-dimensionnelle (UV) de la surface.

Panneau déroulant Courbe CV sur surface (lors d'une modification)

Zone Commandes de découpe

Découper

Lorsque cette option est activée, la surface est découpée en fonction de la courbe. Lorsqu'elle est désactivée, la surface n’est pas découpée.

S’il n’est pas possible de découper cette courbe, la surface est affichée dans la couleur d'erreurs (orange par défaut). Par exemple, la courbe est inutilisable pour le découpage si elle ne forme pas une boucle fermée.

Retourner la découpe

Cette option permet de découper la surface dans la direction opposée.

Zone Définition automatique de nouveaux paramètres

Les boutons radio de ce groupe permettent de choisir un reparamétrage automatique. Avec le reparamétrage, la surface reflète les paramètres au fur et à mesure que vous les modifiez. Sans reparamétrage, les paramètres de la courbe ne changent pas au fur et à mesure des modifications et risquent de devenir irréguliers.

• AucunAucun reparamétrage n'est effectué.
• Longueur de cordePermet de sélectionner l'algorithme de longueur de corde pour la définition de nouveaux paramètres.

  La définition de nouveaux paramètres de longueur de corde espace les noeuds (dans la partie paramétrable) en se basant sur la racine carrée de la longueur de chaque segment de courbe.

  Définir de nouveaux paramètres pour la longueur de corde est généralement la meilleure solution.

• UniformeEspace les noeuds uniformément.

  Un vecteur de noeud uniforme offre l'avantage de ne modifier la courbe que localement lors de l'édition. Avec les deux autres formes de paramétrage, tout déplacement de CV peut avoir des répercussions sur l'ensemble de la courbe.

Editer

Cliquez pour afficher la boîte de dialogue Editer courbe sur surface, qui permet de modifier la courbe dans une représentation bi-dimensionnelle (UV) de la surface.

Pour éditer plusieurs courbes sur une surface, sélectionnez plusieurs sous-objets courbe CV sur la même surface, puis cliquez sur Editer.

Reconstituer

Affiche la boîte de dialogue Reconstituer la courbe CV qui vous permet de reconstituer la courbe CV sur la surface.

Déf. de nouveaux param.

Affiche la boîte de dialogue Définir de nouveaux paramètres qui vous permet de reparamétrer la courbe CV sur la surface.
