Utilisez la fonction Main levée pour créer des splines dessinées à la main directement dans la fenêtre.
Utilisez l'outil Spline à main levée pour créer des splines dessinées à la main à l'aide d'une souris ou tout autre dispositif de pointage. Vous pouvez contraindre le dessin de la spline uniquement sur des objets sélectionnés dans la scène, ce qui reflète automatiquement leurs contours.
-
Groupe de fonctions Créer >
(Formes) > Splines > panneau déroulant Type d'objet > Main levée
Givrage de tuyaux créé en dessinant une spline à main levée contrainte à deux objets : un anneau et une plaque.
Interface
groupes de fonctions Rendu et Interpolation
La plupart des formes à base de splines partagent ces paramètres. Pour plus de détails, reportez-vous aux panneau déroulants Rendu et Interpolation dans la rubrique Primitives de splines et splines prolongées.

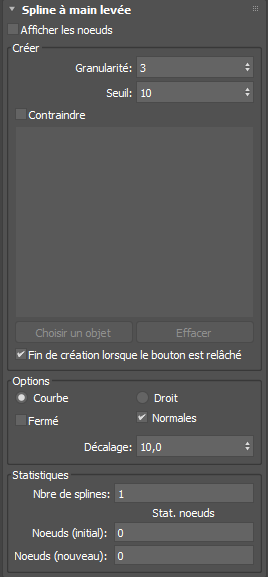

Panneau déroulant Spline à main levée, mode Créer
Panneau déroulant affiché que la spline ne soit desssinée.
- Afficher les noeuds
- Affiche les noeuds sur la spline.
Créer un groupe
- Granularité
- Nombre d'échantillons de position du curseur prélevés avant la création d'un noeud
- Seuil
- Définit la distance de déplacement du curseur avant la création d'un nouveau noeud. Une valeur plus élevée permet d'augmenter la distance.
- Contraindre
- Contraint la spline à des objets sélectionnés dans la scène.
- Bouton Choisir objet
- Active le mode de sélection d'objet pour contraindre des objets. Une fois que vous avez sélectionné les objets, cliquez de nouveau pour terminer l'opération.
- Effacer
- Efface la liste d'objets sélectionnés.
- Fin de création lorsque le bouton est relâché
- Lorsque cette option est activée, relâchez le bouton de la souris pour créer une spline à main levée. Lorsque cette option est désactivée, le dessin de la forme se poursuit lorsque vous cliquez de nouveau avec le bouton de la souris, ce qui relit automatiquement l'extrémité ouverte de la spline ; appuyez sur la touche Echap ou cliquez avec le bouton droit dans la fenêtre pour terminer le dessin.
Zone Options
- Bascule Courbe/Droit
- Indique si les segments entre les noeuds sont droits ou courbes.
- Fermée
- Permet de tracer une ligne entre le début et la fin de la spline pour la fermer.
- Normales
- Affiche les normales qui résultent de la spline contrainte dans la fenêtre.
- Décalage
- Décale la position de la spline à main levée par rapport à la surface de l'objet de contrainte.
Zone Statistiques
- Nombre de splines
- Affiche le nombre de splines de la forme.
- Noeuds d'origine
- Affiche le nombre de noeuds créés automatiquement lors du tracé de la spline (0 avant de commencer le dessin).
- Nouveaux noeuds
- Affiche le nouveau nombre de noeuds (0 avant de commencer le dessin).
Panneau déroulant Spline à main levée, mode Modifier
Panneau déroulant indiqué après la création de la spline.
- Afficher les noeuds
- Affiche les noeuds sur la spline.
Zone Options
- Echantillonnage
- Définit la quantité d'échantillonage. Les valeurs supérieures à zéro réduisent progressivement les noeuds voisins, lissant le résultat.
- Bascule Courbe/Droit
- Indique si les segments entre les noeuds sont droits ou courbes.
- Fermée
- Permet de tracer une ligne entre le début et la fin de la spline pour la fermer.
- Normales
- Affiche les normales qui résultent de la spline contrainte dans la fenêtre.
- Décalage
- Décale la position de la spline à main levée par rapport à la surface de l'objet de contrainte.
Zone Statistiques
- Nombre de splines
- Affiche le nombre de splines de la forme.
- Noeuds (initial)
- Affiche le nombre de noeuds créés automatiquement lors du tracé de la spline.
- Nouveaux noeuds
- Affiche le nouveau nombre de noeuds (0 avant de commencer le dessin).
Procédures
Pour créer une spline à main levée :
- Dans le groupe de fonctions Créer, cliquez sur Formes.
- Dans la liste déroulante, choisissez Splines.
- Dans le panneau déroulant Type d'objet, cliquez sur A main levée.
- Définissez le seuil et la granularité afin d'ajuster l'échantillonnage lors du dessin, et définissez toute option supplémentaire : Rendu, Fin de création lorsque le bouton est relâché ou Décalage.
Conseil : Cochez la case Activer dans Rendu pour que le résultat soit visible lors du rendu.
- Dans une fenêtre, faites glisser le curseur pour dessiner la forme souhaitée.
- Relâchez le bouton de la souris pour terminer la forme. Si l'option Fin de création lorsque le bouton est relâché est désactivée, appuyez sur la touche Echap ou cliquez avec le bouton droit dans la fenêtre pour terminer.
Conseil : Après avoir dessiné une spline à main levée, utilisez les modificateurs Relâchement de la spline et Chevauchement de spline pour obtenir des résultats plus précis.
Pour contraindre une spline à main levée à un ou à plusieurs objets dans une scène :
- Dans le groupe de fonctions Créer, cliquez sur Formes.
- Dans la liste déroulante, choisissez Splines.
- Dans le panneau déroulant Type d'objet, cliquez sur A main levée.
- Dans le panneau déroulant Spline à main levée, activez l'option Contraindre.
Si un objet est déjà sélectionné dans la scène, il sera automatiquement ajouté à la liste Contraindre.
- Cliquez sur Choisir objet et sélectionnez des objets dans la scène.
- Cliquez à nouveau sur le bouton bleu Choisir objet pour le désactiver.
- Dans une fenêtre, faites glisser le curseur sur les objets sélectionnés pour dessiner une forme.
La spline obtenue ne dépassera pas des arêtes des objets contraints et suivra les contours de la forme.
- Relâchez le bouton de la souris pour terminer la forme. Si l'option Fin de création lorsque le bouton est relâché est désactivée, appuyez sur la touche Echap ou cliquez avec le bouton droit dans la fenêtre pour terminer.
Conseil : Après avoir dessiné une spline à main levée contrainte, utilisez les modificateurs Relâchement de la spline et Chevauchement de spline pour obtenir des résultats plus précis.
