Les alignements sont des objets de forme intelligents qui représentent généralement la ligne centrale d'une route, d'une voie ferrée ou d'une autre caractéristique linéaire.
Les alignements importés proviennent uniquement des combinaisons Alignement et Ligne de profil en long AutoCAD Civil 3D. Pour importer un axe, utilisez le panneau d'importation Civil 3D. Les lignes de profil en long de disposition sont automatiquement associées à des axes importés. Civil View ne prend pas en charge les lignes de profil en long de surface (parfois appelées lignes de profil en long de terrain existants) ni les lignes de profil en long superposées.
Que sont les axes et les lignes de profil en long ?
Les alignements sont essentiellement des objets de forme intelligents, qui sont en général construits à partir d'une séquence d'entités géométriques tangentielles. Il existe trois types d'entité principaux : arcs droites et spirales.
Les alignements représentent généralement la ligne centrale ou la ligne de contrôle longitudinale primaire d'une route, d'une voie ferrée ou d'une autre caractéristique de conception linéaire. Les alignements sont généralement conçus de façon à respecter les normes de conception locales spécifiques chaque fois qu'il serait en principe nécessaire de respecter des rayons courbes minimum/maximum, la longueur de la courbe et des critères de dévers requis.
Lorsque les alignements décrivent la trajectoire horizontale d'une forme (visible dans un plan ou une vue de dessus), les lignes de profil en long de disposition servent à décrire la trajectoire d'une forme. Les lignes de profil en long de disposition (parfois appelées lignes de profil en long de terrain de conception ou finis) sont créées de la même façon à partir d'une série d'entités géométriques tangentielles, mais il n'existe que deux types de base : grades droits et courbes verticales.
Un axe peut présenter une ou plusieurs options de profil de disposition associées. Il est également possible qu'un axe ne dispose d'aucun profil de disposition associé, ce qui aboutit à une forme dotée d'une élévation constante sur l'axe Z.
Pour une présentation complète des axes et des lignes de profil en long, reportez-vous à la documentation de l'utilisateur d'AutoCAD Civil 3D.

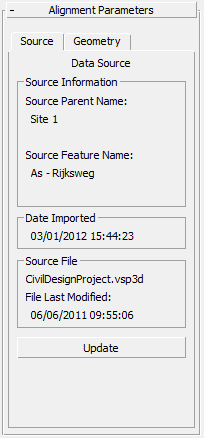

Groupe de fonctions Source de données
Affiche les informations source relatives à l'alignement importé.
Groupe de fonctions Informations source
- Nom du parent source
- Affiche le nom du modèle ou du site d'origine de l'ensemble de points source à partir duquel la géométrie de cet axe a été dérivée. Il s'agit généralement d'un nom de site Civil 3D.
- Nom de ligne caractéristique source
- Affiche le nom de l'alignement d'origine à partir duquel la géométrie de cet alignement a été dérivée. Il s'agit généralement d'un nom d'axe Civil 3D.
Groupe de fonctions Date d'importation
Date et heure auxquelles cet axe a été créé à partir des données du fichier source spécifié.
Groupe de fonctions Fichier source
- [nom du fichier]
- Le nom et le chemin d'accès du fichier source à partir duquel l'axe a été dérivé.
- Date de modification du fichier
- La date à laquelle le fichier de données source a été mis à jour pour la dernière fois.
Si cette date est postérieure à la date d'importation de l'objet, cela indique que l'objet sélectionné risque d'être désynchronisé par rapport aux données de conception source actuelles.
Cette valeur est vide si le fichier source est introuvable.
- Mettre à jour
- Cliquez sur ce bouton pour mettre à jour l'alignement à partir du fichier d'importation source d'origine. Ce bouton n'est pas accessible si le fichier source d'origine n'est plus disponible dans son chemin d'accès d'origine.
Pour plus d'informations, reportez-vous à la rubrique Mise à jour des objets Civil View.
Conseil : Vous pouvez utiliser le Gestionnaire d'objets importés pour mettre à jour plusieurs objets simultanément.

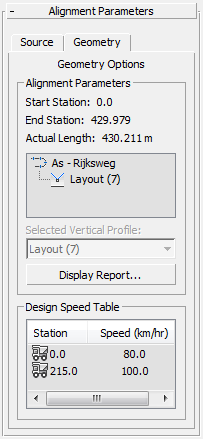

Groupe de fonctions Options de géométrie
Fournit des informations géométriques sur la structure de l'entité et la trajectoire longitudinale de l'axe importé et des lignes de profil en long associées.
Groupe de fonctions Paramètres d'axe
- Abscisse curviligne de début
- Les valeurs d'abscisse curviligne mesurent la distance le long d'un axe sur un point de la forme. La valeur Abscisse curviligne de début affiche la valeur d'abscisse curviligne appliquée au premier point de la forme.
- Abscisse curviligne de fin
- La valeur Abscisse curviligne de fin affiche la valeur d'abscisse curviligne appliquée au dernier point de la forme.
- Longueur réelle
- Affiche la longueur effective actuelle de l'axe.
Cette valeur peut varier légèrement par rapport à la différence entre les valeurs d'abscisse curviligne de début et de fin de l'axe. Cela est dû au fait que les valeurs d'abscisse curviligne sont calculées et appliquées dans l'application de conception source avant l'exportation vers Civil View, alors que la longueur réelle de l'axe est mesurée dans 3ds Max.
- [Structure de l'axe]
- Fournit une vue hiérarchique de l'axe importé, y compris les lignes de profil en long de disposition associées. Lorsqu'un axe est associé à plusieurs lignes de profil en long de disposition, toutes les lignes de profil en long de disposition sont importées dans Civil View, mais seul la première est utilisée.
- Ligne de profil en long vertical sélectionné
- Lorsqu'un axe contient des références à plusieurs lignes de profil en long de disposition, cette option indique la ligne de profil en long de disposition active.
- Afficher le rapport
- Cliquez sur ce bouton pour générer un rapport détaillé sur l'alignement importé et la ligne de profil en long de disposition. Le rapport affiche les informations relatives aux coordonnées, à l'abscisse curviligne et à l'entité géométrique pour chaque sommet de l'axe sélectionné. Ce rapport peut être affiché à l'écran ou imprimé.
Groupe de fonctions Table de vitesse de conception
Indique les éventuels critères de conception basés sur l'abscisse curviligne qui ont été appliqués à l'axe lors du processus de conception dans Civil 3D. Vous avez aussi la possibilité d'appliquer ces critères aux alignements dans Civil 3D, afin de vérifier la conformité avec les normes de conception locales spécifiques.
