Courbe de fusion

Une courbe de fusion connecte l'extrémité d'une courbe à celle d'une autre courbe, fusionnant ainsi les courbures des parent pour créer entre elles une courbe régulière. Vous pouvez fusionner des courbes du même type, une courbe de points avec une courbe CV (et vice versa) ou une courbe indépendante avec une courbe dépendante, etc.

• Sélectionnez un objet NURBS. > Groupe de fonctions Modifier > panneau déroulant Créer courbes > zone de groupe Courbes dépendantes > bouton Fusion
• Sélectionnez un objet NURBS. > Groupe de fonctions Modifier > boîte à outils NURBS > (Créer courbe de fusion)

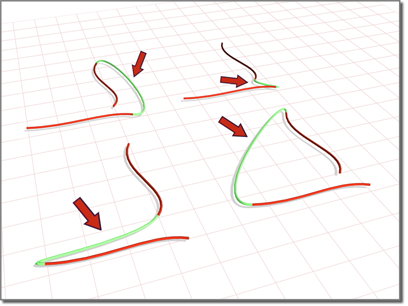

Courbes de fusion connectant des courbes originales

Procédures

Créer une courbe de fusion :

L'objet NURBS doit contenir au moins deux courbes.

1. Dans la boîte à outils NURBS, activez (Créer courbe de fusion).
2. Cliquez sur une courbe à proximité de l'extrémité que vous souhaitez connecter. L’extrémité qui sera connectée est mise en surbrillance. Sans relâcher le bouton de la souris, faites glisser le curseur vers l'extrémité de l'autre courbe devant être connectée. L’autre extrémité est à son tour mise en surbrillance. Lorsque l'extrémité que vous souhaitez connecter apparaît en surbrillance, relâchez le bouton de la souris.

   Si vous modifiez la position ou la courbure de l'une ou l'autre courbe parent une fois la courbe de fusion créée, cette dernière se modifie aussi.

3. Ajuster les paramètres de fusion.

Interface

Panneau déroulant Courbe de fusion (lors de la création)

La " tension " affecte la tangente située entre une courbe parent et la courbe de fusion. Plus la tension est élevée, plus la tangente est parallèle à la courbe parent et plus la transition est régulière. A l'inverse, plus la tension est basse, plus l'angle de tangente est élevé et plus la transition entre le parent et la fusion est prononcée.

Tension 1

Contrôle la tension sur l'arête de la première courbe sur laquelle vous cliquez.

Tension 2

Contrôle la tension sur l'arête de la seconde courbe sur laquelle vous cliquez.

Panneau déroulant Courbe de fusion (lors d'une modification)

La " tension " affecte la tangente située entre une courbe parent et la courbe de fusion. Plus la tension est élevée, plus la tangente est parallèle à la courbe parent et plus la transition est régulière. A l'inverse, plus la tension est basse, plus l'angle de tangente est élevé et plus la transition entre le parent et la fusion est prononcée.

Tension 1

Contrôle la tension sur l'arête de la première courbe sur laquelle vous cliquez.

Tension 2

Contrôle la tension sur l'arête de la seconde courbe sur laquelle vous cliquez.

Remplacer première courbe et Remplacer seconde courbe

Permettent de remplacer les courbes parents. Cliquez sur ce bouton, puis sur la courbe pour remplacer la première ou la seconde courbe originale.
