Courbe projetée normale

Une courbe projetée normale repose sur une surface. Elle est basée sur une courbe originale, projetée sur la surface dans la direction des normales de la surface.

• Sélectionnez un objet NURBS. > Groupe de fonctions Modifier > panneau déroulant Créer courbes > zone de groupe Courbes dépendantes > bouton Projection normale bouton
• Sélectionnez un objet NURBS. > Groupe de fonctions Modifier > boîte à outils NURBS > (Créer courbe projetée normale)

Vous pouvez utiliser des courbes projetées normales pour le découpage.

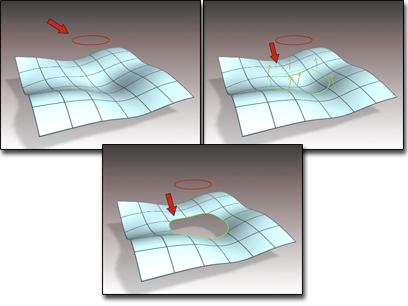

Découpage d'une surface à l'aide d'une courbe projetée normale

Si la projection coupe la surface en plusieurs endroits, l'intersection la plus proche du point de la valeur de départ crée la courbe.

Procédures

Créer une courbe projetée normale :

L'objet NURBS doit contenir au moins une surface et une courbe.

1. Dans la boîte à outils NURBS, activez (Créer courbe projetée normale).
2. Cliquez sur la courbe, puis sur la surface où vous souhaitez placer la courbe projetée normale.

   Si la courbe peut être projetée sur la surface dans la direction normale de cette dernière, la courbe projetée est créée. La courbe originale parent peut se prolonger " au-del " de l'arête de la surface. La courbe projetée est créée uniquement à l'endroit où la projection et la surface s'entrecoupent.

Interface

Panneau déroulant Courbe projetée normale (lors de la création)

Zone Commandes de découpe

Découper

Lorsque cette option est activée, la surface est découpée en fonction de la courbe. Lorsqu'elle est désactivée, la surface n’est pas découpée.

S’il n’est pas possible de découper cette courbe, la surface est affichée dans la couleur d'erreurs (orange par défaut). Par exemple, la courbe est inutilisable pour le découpage si elle ne traverse pas l'arête de la surface ou qu'elle ne forme pas une boucle fermée.

Retourner la découpe

Cette option permet de découper la surface dans la direction opposée.

Val. de départ U et Val. de départ V

Modifient l'emplacement UV de la valeur de départ sur la surface. S’il existe plusieurs projections, la plus proche du point de la valeur de départ est utilisée pour créer la courbe.

Panneau déroulant Courbe projetée normale (lors d'une modification)

Zone Commandes de découpe

Découper

Lorsque cette option est activée, la surface est découpée en fonction de la courbe. Lorsqu'elle est désactivée, la surface n’est pas découpée.

S’il n’est pas possible de découper cette courbe, la surface est affichée dans la couleur d'erreurs (orange par défaut). Par exemple, la courbe est inutilisable pour le découpage si elle ne traverse pas l'arête de la surface ou qu'elle ne forme pas une boucle fermée.

Retourner la découpe

Cette option permet de découper la surface dans la direction opposée.

Val. de départ U et Val. de départ V

Modifient l'emplacement UV de la valeur de départ sur la surface. S’il existe plusieurs projections, la plus proche du point de la valeur de départ est utilisée pour créer la courbe.

Remplacer la courbe et Remplacer la surface

permettent de remplacer les sous-objets parents. Cliquez sur un bouton, puis sur une courbe ou surface pour remplacer l'objet parent original.
