Une courbe de décalage est décalée par rapport à la courbe parent originale. La courbe de décalage est normale par rapport à l'originale. Vous pouvez décaler les courbes planaires et 3D.
-
Sélectionnez un objet NURBS. >
Groupe de fonctions Modifier > panneau déroulant Créer courbes > zone de groupe Courbes dépendantes > bouton Décalage
-
Sélectionnez un objet NURBS. > Groupe de fonctions Modifier > boîte à outils NURBS > (Créer courbe de décalage)

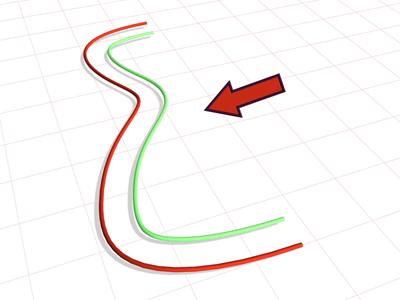

Courbe utilisée pour créer une courbe de décalage
Procédures
Créer une courbe de décalage :
- Dans la boîte à outils NURBS, activez (Créer courbe de décalage).
- Cliquez sur la courbe à décaler, puis faites glisser le curseur pour définir la distance initiale.
Une courbe de décalage est créée.
- Ajustez le paramètre Décalage.
Si la courbe parent n’est pas linéaire, l'augmentation de la distance accentue exagérément la courbure de la courbe de décalage.
L'objet NURBS doit contenir au moins une courbe.
Interface
Panneau déroulant Courbe de décalage (lors de la création)
- Décalage
-
Distance entre la courbe parent et la courbe de décalage, en unités 3ds Max.
Ce paramètre peut être animé.
Panneau déroulant Courbe de décalage (lors d'une modification)
- Décalage
-
Distance entre la courbe parent et la courbe de décalage, en unités 3ds Max.
- Remplacer la courbe de base
-
Permet de remplacer la courbe parent. Cliquez sur ce bouton, puis sur la courbe pour remplacer la courbe originale.
