Une courbe d'arête de surface est un type de courbe dépendante qui se trouve sur les limites de la surface. Il peut s'agir de la limite d'origine de la surface ou d'une arête de découpe.
-
Sélectionnez un objet NURBS. >
Groupe de fonctions Modifier > panneau déroulant Créer courbes > zone de groupe Courbes dépendantes > bouton Arête surf.
-
Sélectionnez un objet NURBS. > Groupe de fonctions Modifier > boîte à outils NURBS > (Créer courbe d'arête de surface)

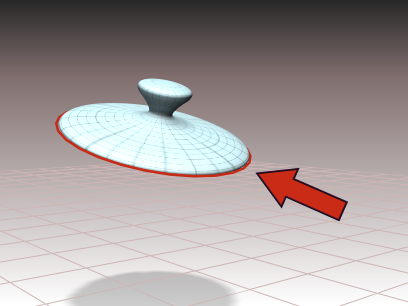

Création d'une courbe à partir d'une arête de surface
Procédures
Créer une courbe d'arête de surface :
- Dans la boîte à outils NURBS, activez (Créer courbe d'arête de surface).
- Tandis que vous déplacez le curseur dans la scène, les arêtes de surface NURBS s'affichent en bleu. Cliquez sur l'arête où laquelle vous souhaitez placer la courbe.
L'objet NURBS doit contenir au moins une surface.
Interface
Panneau déroulant Courbe d'arête de surface (lors de la création)
- Val. de départ 1 et Val. de départ 2
-
La courbe se trouve sur l'arête la plus proche des deux valeurs de départ. Ajustez les valeurs de départ pour changer l'arête où se trouve la courbe.
Panneau déroulant Courbe d'arête de surface (lors d'une modification)
- Val. de départ 1 et Val. de départ 2
-
La courbe se trouve sur l'arête la plus proche des deux valeurs de départ. Ajustez les valeurs de départ pour changer l'arête où se trouve la courbe.
- Remplacer la surface
-
Permet de remplacer la surface parent. Cliquez sur un bouton, puis sur une surface pour remplacer la surface parent originale.
