FAQ : comment ajouter une catégorie de style personnalisé dans la palette d'outils Styles de dessin ?

Utilisez la base de données AstorCurrentAddIn dans Management Tools pour ajouter votre contenu personnalisé dans la palette d'outils Styles de dessin.

Pour ajouter votre propre contenu personnalisé dans la palette d'outils Styles de dessin, par exemple l'image de catégorie (active ou inactive), l'image de description et le texte de description, vous devez travailler avec la base de données AstorCurrentAddIn et saisir les informations dans les tables spécifiques.

Pour cette opération, procédez comme suit :

1. Créez une catégorie de style de dessin :
   1. Accédez au Gestionnaire de styles de dessin : dans l'onglet Documents le groupe de fonctions Gestionnaire de Documents, cliquez sur (Gestionnaire des styles de dessin).
   2. Dans la catégorie Styles de dessin le dossier Utilisateur , créez une catégorie de style de dessin ou copiez une catégorie existante.
2. Ajoutez les fichiers PNG que vous souhaitez utiliser pour les icônes de la catégorie de style et pour l’image de description dans le dossier ...\ProgramData\Autodesk\Advance Steel 2023\[EXTENSION LANGUE D’INSTALLATION]\Steel\Support\Toolbars.
3. Dans l'onglet Début  groupe de fonctions Paramètres, cliquez sur  (Management Tools).
4. Dans Management Tools Éditeur de tables, cliquez sur Ouvrir les bases de données installées dans le coin supérieur gauche.
5. Une fois l'éditeur de tableaux rempli avec les bases de données installées, cliquez deux fois sur la base de données AstorCurrentAddIn pour étendre la liste des tables.
6. Dans la base de données AstorCurrentAddIn, accédez à la table DetBaseCategories et entrez le nom de fichier de l'image de catégorie de vos fichiers PNG de catégorie (actifs ou inactifs) dans les colonnes Image et ImageInactive pour votre nouvelle entrée de catégorie de style de dessin.
7. Dans la base de données AstorCurrentAddIn, accédez à la table DetailMasterTable et entrez le nom de fichier de l'image de catégorie de votre fichier PNG d'exemple de style dans la colonne ExamplePicture.
8. Dans la base de données AstorCurrentAddIn, accédez à la table DetailMasterTable et entrez le texte descriptif de votre style dans la colonne HelpText.

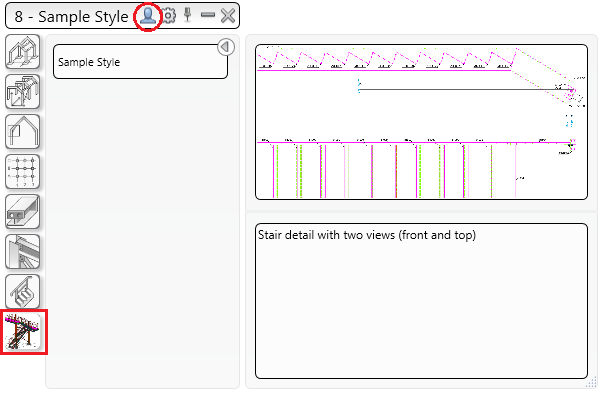

9. Enregistrez et fermez la base de données, redémarrez Advance Steel et ouvrez la palette de styles de dessin pour voir la nouvelle catégorie.
   Remarque : Assurez-vous que vous sélectionnez la catégorie Utilisateur dans la partie supérieure droite de l'en-tête de la palette.
