Dans un dessin contenant des détails de pièce secondaire ou de pièce principale, vous pouvez créer une nomenclature externe, basée sur le gabarit sélectionné. Cette nomenclature externe ne contient que les éléments de ce dessin.
Pour créer une nomenclature externe, une pièce secondaire/pièce principale/pièce principale avec un dessin de détails de pièce secondaire est requise. Cette fonction ne peut pas être utilisée pour les plans d'ensemble.
- Lancez la commande Définir mise en page des dessins : onglet
Documents
> groupe de fonctions
Gestionnaire de Documents
>

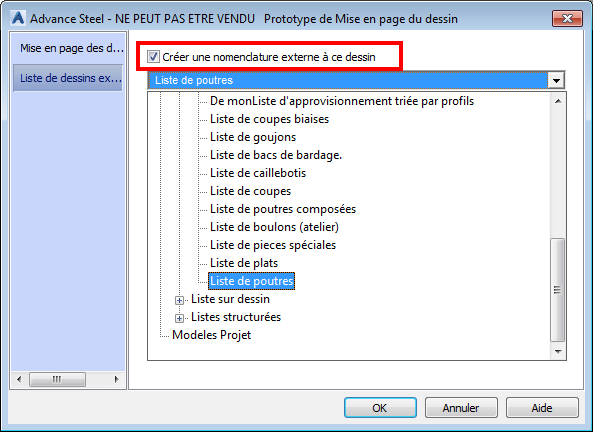

. - Dans l'onglet "Liste de dessins externe", sélectionnez l'option "Créer une nomenclature externe à ce dessin".
- Sélectionnez une nomenclature dans la liste ci-dessous :
- Cliquez sur OK pour appliquer les paramètres et fermez la boîte de dialogue.
- Mettez à jour les listes à l'aide de la fonction Mettre à jour la liste : l'onglet
Cotations et Labels
> le groupe de fonctions
Gestion
>
.
Le fichier de nomenclature externe (au format .rdf) est enregistré dans le même dossier que le dessin, portant le même nom que le fichier .dwg. La commande Mettre à jour la liste fonctionnera sur les listes Nomenclature externe et Création listes sur plan qui se trouvent dans le dessin.
