FAQ : comment modifier le style de dessin utilisé par les coupes manuelles ?

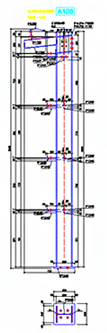

Les coupes manuelles permettent le placement de sections supplémentaires en plus de celles générées automatiquement par le style de dessin. Ces vues d'intersection présentent l'avantage que le plan coupé est défini par l'utilisateur. Par conséquent, via ces intersections, l'utilisateur peut obtenir des coupes de profil le long de l'axe système ou obtenir des coupes obliques d'un objet associé à une partie principale.

A l'aide de la commande Créer une vue / coupe, vous pouvez créer la section à l'aide d'une vue par défaut ou sélectionner une autre vue dans la liste Demande.

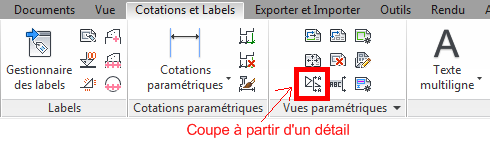

1. Sur le ruban, cliquez sur (Créer une vue / coupe).
   • Cotations et LabelsVues paramétriques (Coupe à partir d'un détail)

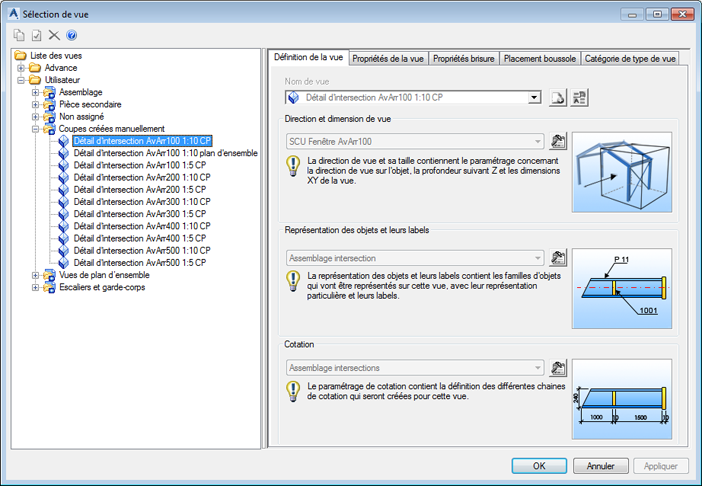

2. Sur la ligne de commande, saisissez R et appuyez sur Entrée pour afficher la fenêtre de sélection de la vue.

   La liste de vues contient deux catégories : Advance et Utilisateur.

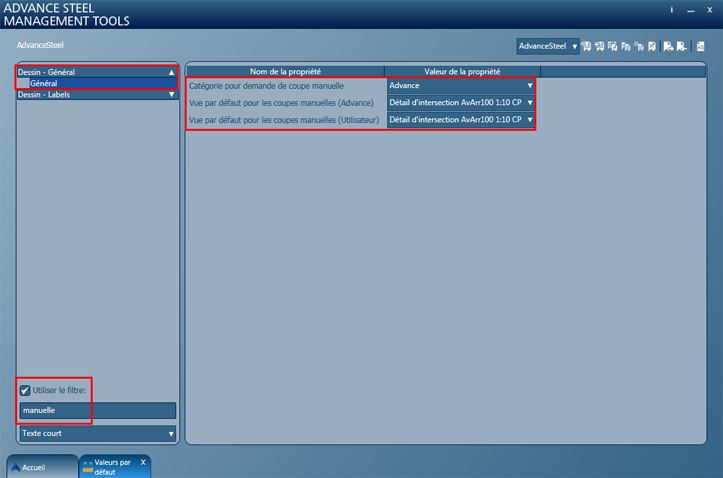

Les vues par défaut, utilisées pour créer les coupes, peuvent être modifiées à partir des outils de gestion, en sélectionnant Paramètres par défaut\Dessin-Général. Les valeurs par défaut de ces options sont les suivantes :

• Catégorie pour demande de coupe manuelle : cette option par défaut définit la catégorie depuis laquelle la vue détaillée est utilisée (Advance ou Utilisateur).
• Vue par défaut pour les coupes manuelles (Advance) : cette option par défaut définit le style de vue détaillée de la catégorie Advance utilisé pour les coupes manuelles.
• Vue par défaut pour les coupes manuelles (Utilisateur) : cette option par défaut définit le style de vue détaillée de la catégorie Utilisateur utilisé pour les coupes manuelles.



Pour modifier les propriétés, le style de représentation ou le style de cotation d'une vue

Remarque : Seules les vues de la catégorie Utilisateur peuvent être modifiées.

1. Ouvrez le gestionnaire de style de plan.
2. Ouvrez l'une des sous-catégories dans la section Utilisateur et sélectionnez un style de dessin.

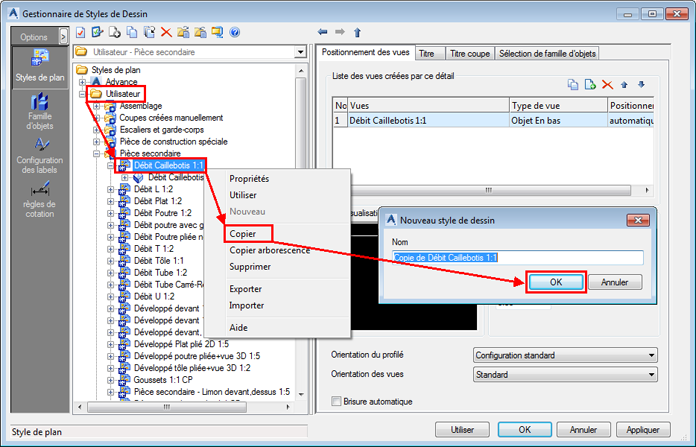

3. Dans la barre d'outils du Gestionnaire des styles de dessin, cliquez sur Copier.
4. Créez une copie du style de dessin sélectionné, avec un autre nom, puis cliquez sur OK.

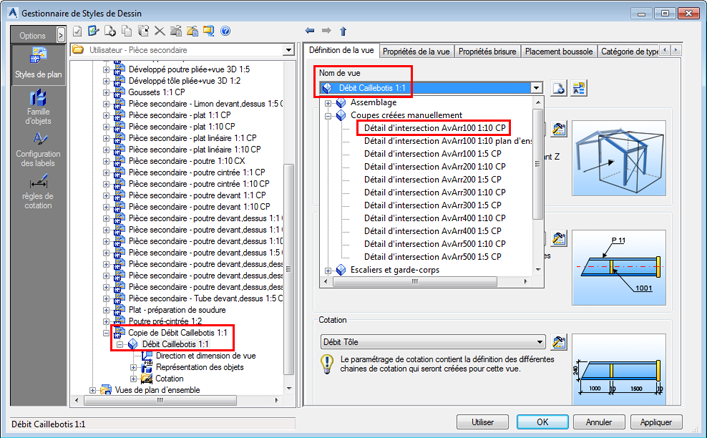

5. Dans le nouveau style de dessin créé, sélectionnez la vue.
6. Dans l'onglet Définition de la vue, remplacez le nom de la vue par celui défini dans la "Vue par défaut pour les coupes manuelles (Utilisateur)".

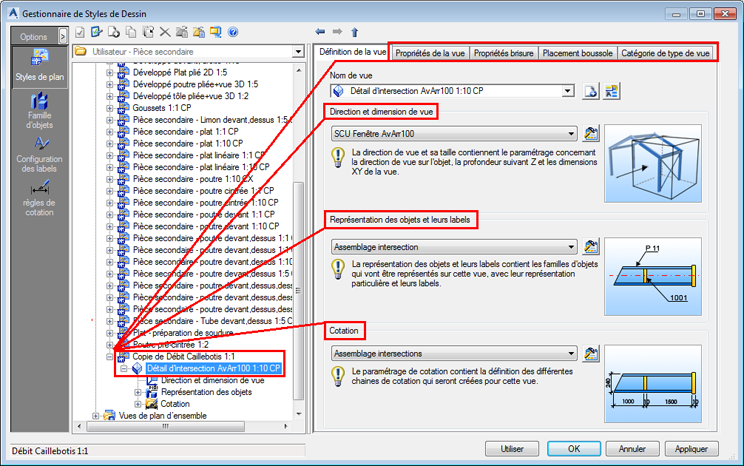

Une fois que le style de dessin contient la coupe manuelle par défaut, il est possible de modifier les propriétés de la vue, le style de représentation ou le style de cotation.
