Lorsque vous détaillez une poutre incurvée sur un plan de fabrication, en fonction du style utilisé, la vue contiendra une ou des cotes radiales intérieures et/ou extérieures pour la taille globale de l'élément, détaillées sous forme de cote "Arc". Selon la façon dont l'élément incurvé est placé sur le plan (dans une représentation convexe ou concave), le style de cote utilisé doit être configuré de sorte qu'il place la cote radiale extérieure/intérieure sur le côté correspondant de l'élément.
L'élément est détaillé avec une présentation convexe ou concave par le même style de plan, car cette direction est indiquée par la direction du système de coordonnées interne, définie lors de la création de l'élément.

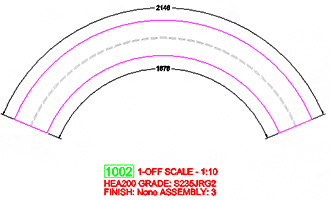

Par défaut, les styles de plan actuels pour les poutres incurvées de pièce secondaire placent les cotes de rayon du bon côté de la poutre incurvée pour les cas où la représentation est convexe sur le plan de détail.
Lorsque vous détaillez une poutre incurvée dont la représentation est concave, vous devez modifier sa direction (rotation du plan) ou modifier le style de plan pour inverser la position des deux lignes de cote.
Vous pouvez modifier l'orientation de la vue à l'aide du Gestionnaire de styles de plan.

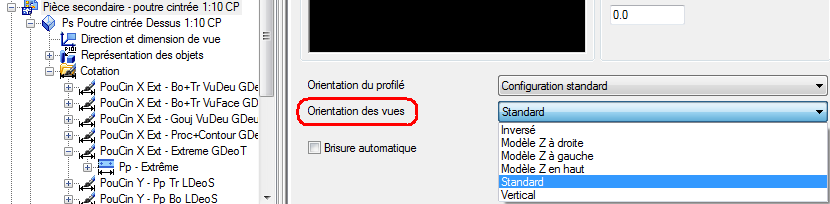

La boîte de dialogue de configuration du style de plan dispose d'une option nommée : Orientation des vues.

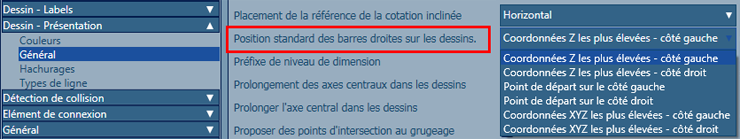

Si cette option est laissée sur Standard, Advance Steel utilisera la rotation définie dans l'option par défaut "Position des barres droites sur les dessins en mode standard", qui se trouve dans Outils de gestion / Dessin-Présentation / Général.
Pour les poutres incurvées, l'emplacement où commence l'orientation est important : gauche ou droite. L'inversion des deux directions entraînera une représentation convexe ou concave (ou inversement) du plan de pièce secondaire.
Les autres options du paramètre "Orientation des vues" remplacera la configuration par défaut et utilisera l'orientation spécifique. L'utilisation de l'option Inversé par exemple permettra également d'inverser la représentation de la poutre incurvée sur les plans de pièce secondaire pour passer de convexe à concave / concave à convexe.

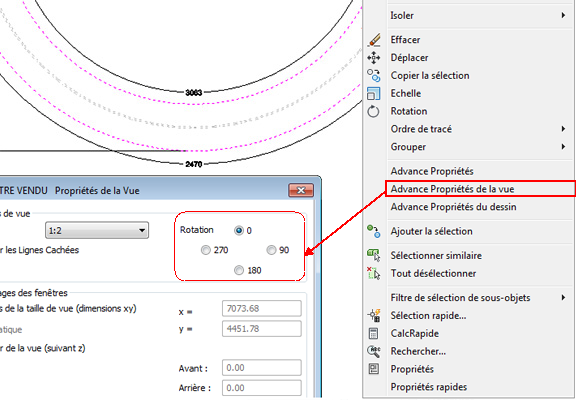

Rotation de la vue déjà créée à 180 degrés. Une fois que vous avez créé une vue dans Advance Steel, vous pouvez la faire pivoter de 90/180/270 degrés, sans avoir à changer la configuration de style. Vous pouvez effectuer cette opération en accédant à l'onglet Propriétés des détails Advance (sélectionnez la poutre incurvée, cliquez avec le bouton droit et sélectionnez Advance Propriétés de la vue dans le menu contextuel).

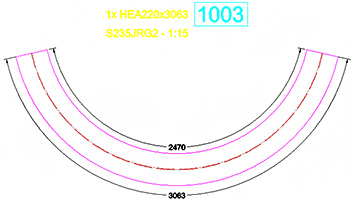

Lorsque les détails des poutres incurvées doivent tous être concaves, le style de plan peut être modifié de manière à ce que la valeur de rayon interne s'affiche dans la partie supérieure et le rayon externe dans la partie inférieure (correspondant à la présentation de poutre).
Vous pouvez modifier ceci dans la boîte de dialogue de configuration de demande de cote de style de plan comme suit :
- Ouvrez le gestionnaire de styles de plan.
- Parcourez la catégorie Utilisateur pour accéder au style Poutre incurvée de pièce secondaire utilisé pour créer les détails. Dans l'installation internationale anglaise, vous trouverez ceci dans la catégorie Pièce secondaire, avec le nom : "Sp - Curved Beam 1:10 CO".

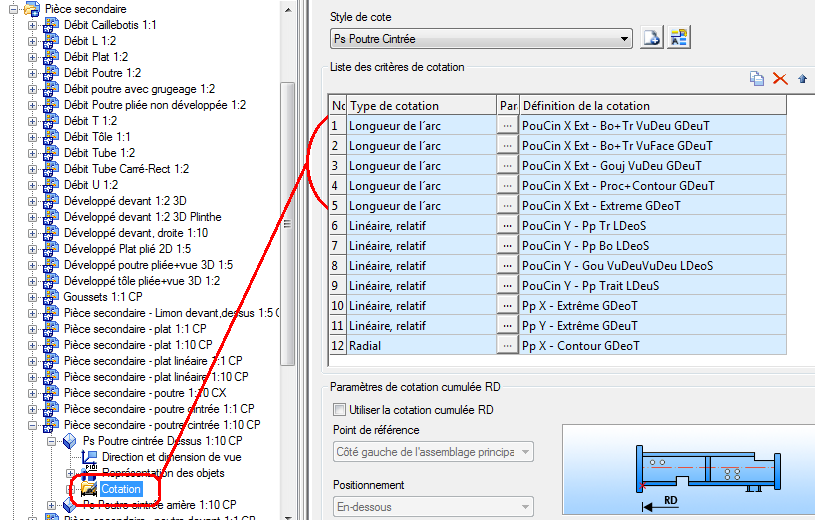

- Dans la configuration du style, sélectionnez Afficher les cotations. Les demandes de cote s'affichent.
- Le type de cote qui nécessite l'inversion de côté dans ce cas est "Longueur de l'arc, relative".
- Accédez à l'une des définitions de cote pour le rayon extérieur, par exemple "CurvedBeam X Outer - Extreme GTA".

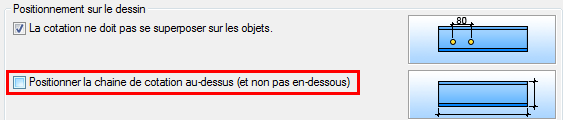

- Désactivez l'option Positionner la chaine de cotation au-dessus (et non pas en-dessous)
- Répétez la même opération pour toutes les autres définitions de cote pour le côté "extérieur" de la poutre incurvée.

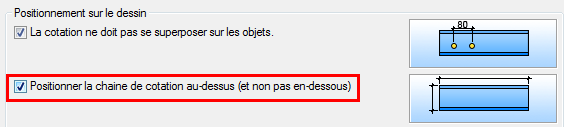

- Accédez à la définition de cote pour le rayon intérieur (CurvedBeam X Inner - Extreme GBA) et activez l'option Positionner la chaine de cotation au-dessus (et non pas en-dessous).
Avec ces modifications, le style de plan changera la position des cotes intérieures et extérieures, ce qui permettra au style de détailler la poutre incurvée comme présentation concave :
