FAQ : comment un caillebotis est-il ajouté à un style de dessin ?

Remarque : La réponse concerne la version 2016. Ces informations peuvent être différentes dans les autres versions.

Pour détailler un caillebotis dans les plans d'ensemble, il doit être ajouté au style de dessin.

1. Ouvrir le Gestionnaire de styles de dessin : Documents Gestionnaire de Documents (Gestionnaire de styles de dessin).
2. Sélectionnez un style de dessin dans lequel vous souhaitez ajouter la représentation du caillebotis, par exemple, Intersection V - FR500 - Gr Mp PosSmGuid. Ensuite, accédez à la représentation des objets.

3. Ajoutez une représentation des objets :

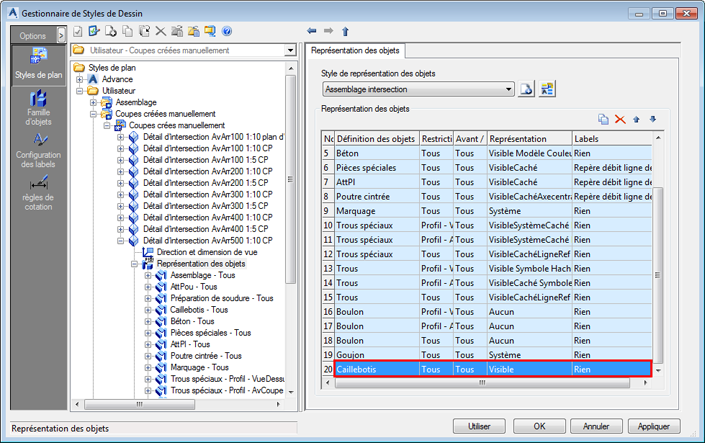

4. Configurez la nouvelle présentation avec :
   • Objet de modèle : Caillebotis
   • Restrictions géométriques : Toutes
   • Avant / Arrière : Toute
   • Présentation : Visible (pour représenter uniquement le contour du caillebotis) ou Visible HachureVisible (pour représenter les hachures).
   • Label : Désactivé, ou toute autre label si le repère de caillebotis doit être affiché.



5. Cliquez sur Appliquer pour enregistrer le style de dessin.
