Vous pouvez créer une vue à l'aide d'un processus de dessin, à partir de la Palette plans pour fabrication ou du Gestionnaire du plan de fabrication.

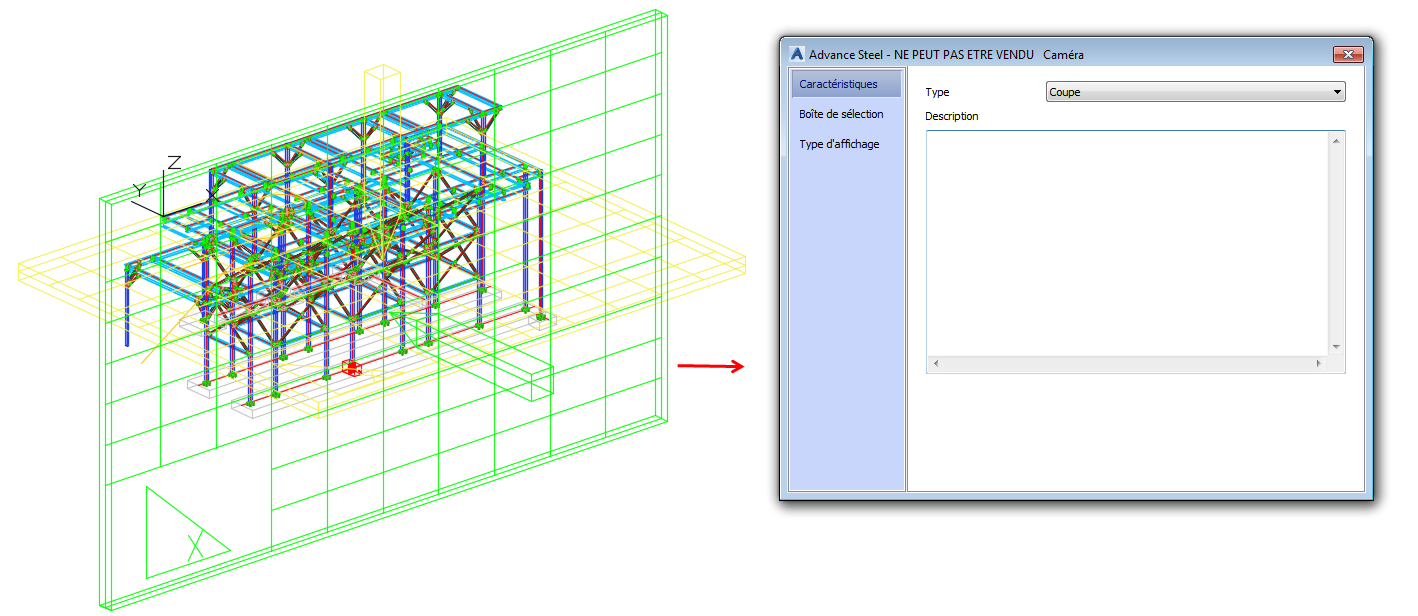

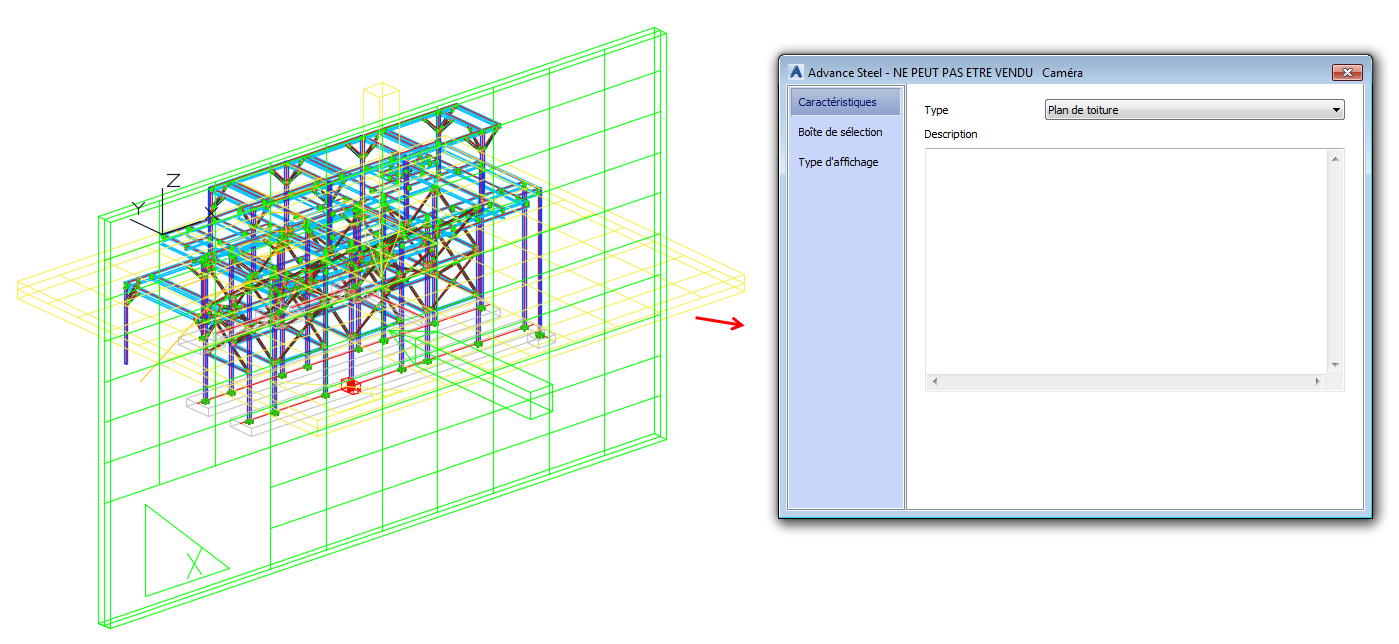

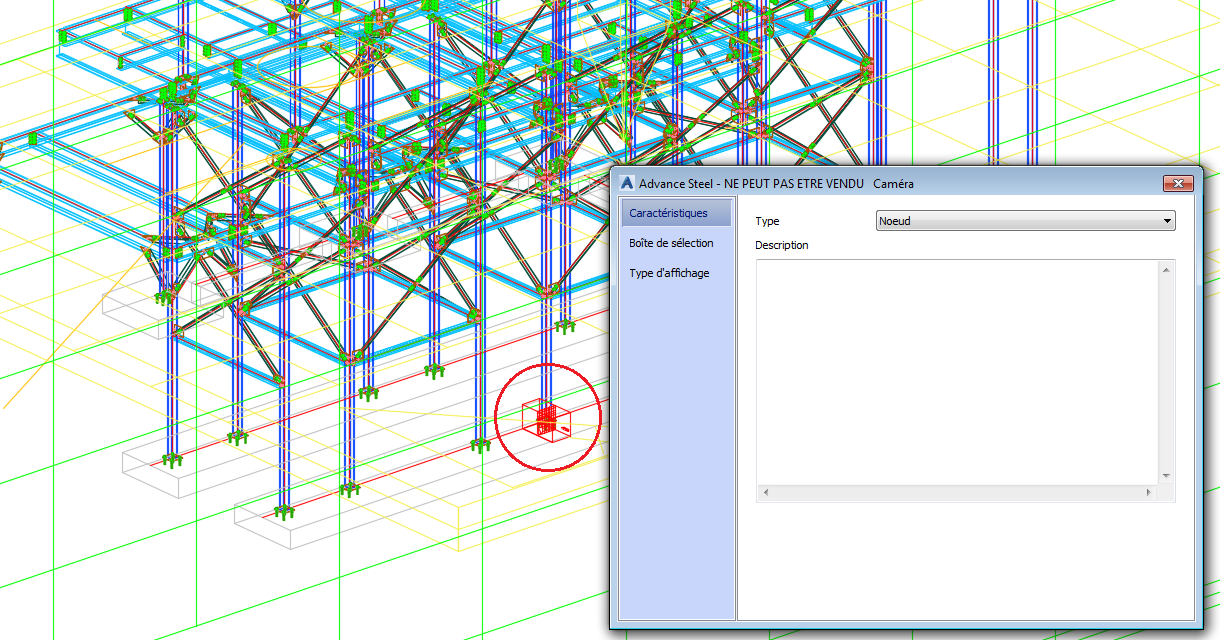

Cet exemple inclut trois caméras, chacune ayant des propriétés différentes définies dans la boîte de dialogue Caméra, onglet Propriétés, champ Type :

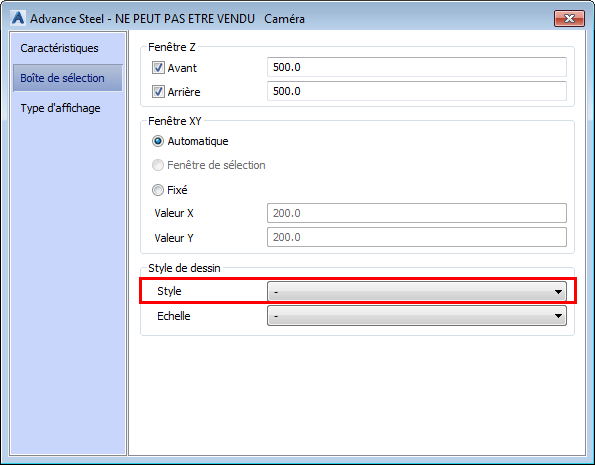

De plus, aucune n'a de style de dessin défini dans l'onglet Boîte de sélection , section Style de dessin, champ Style :

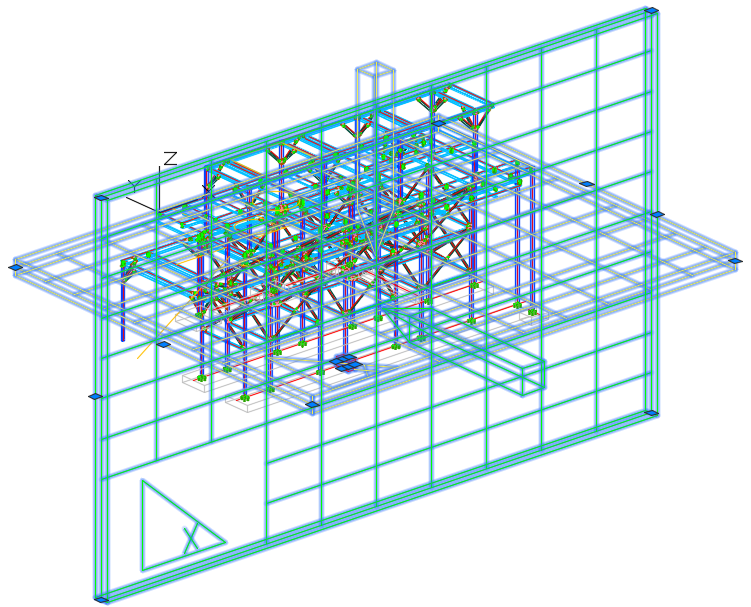

- Dans le modèle, sélectionnez toutes les caméras.
- Accédez au
Gestionnaire du plan de fabrication, onglet Documents, groupe de fonctions Gestionnaire de Documents.

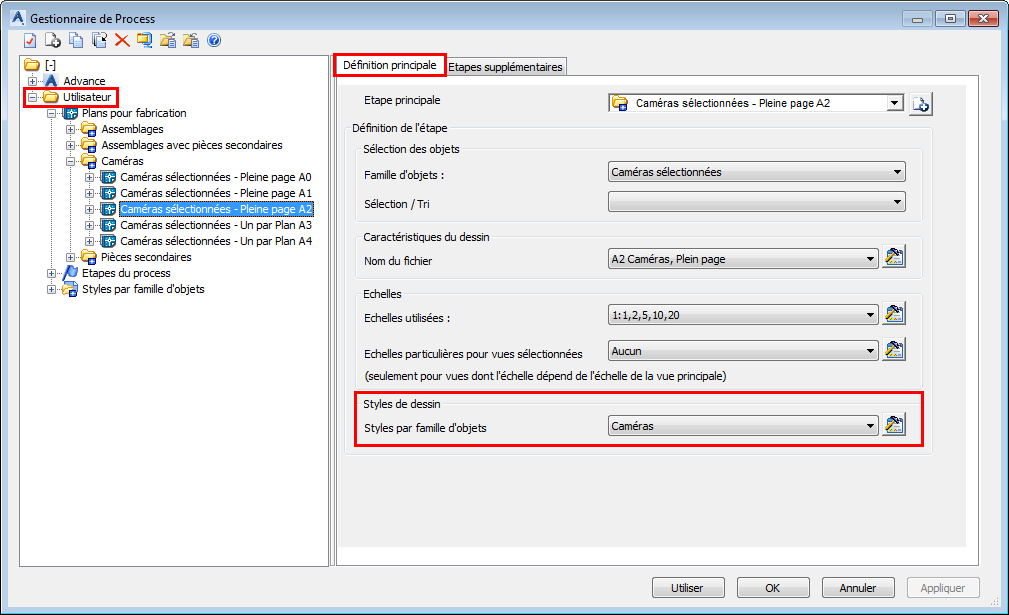

- Dans la fenêtre Gestionnaire du plan de fabrication, accédez à Utilisateur > Plans pour fabrication > Caméras > Caméras sélectionnées - Pleine page A2. Dans l'onglet Définition principale > la section Styles de Plan, sélectionnez Caméras dans le menu déroulant.
- Cliquez sur l'icône
(Propriétés) à droite du menu déroulant pour afficher le Style par famille d'objets du plan de fabrication courant.

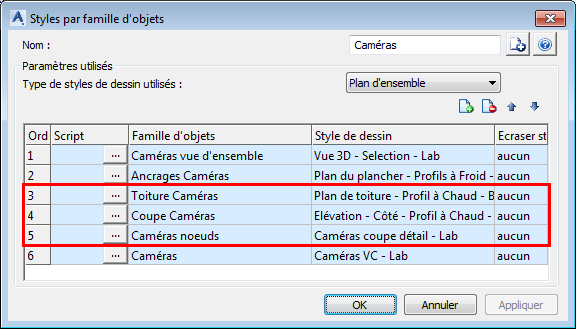

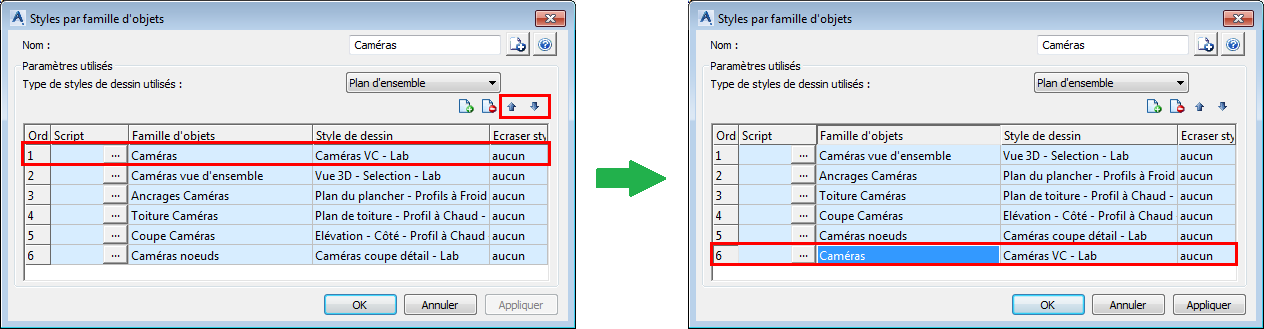

- Sélectionnez l'entrée Caméras dans la boîte de dialogue Style par famille d'objets et déplacez-la au bas de la liste à l'aide des flèches situées dans la partie supérieure droite de la liste :
Le style de dessin des caméras utilisé dans ce processus pour :

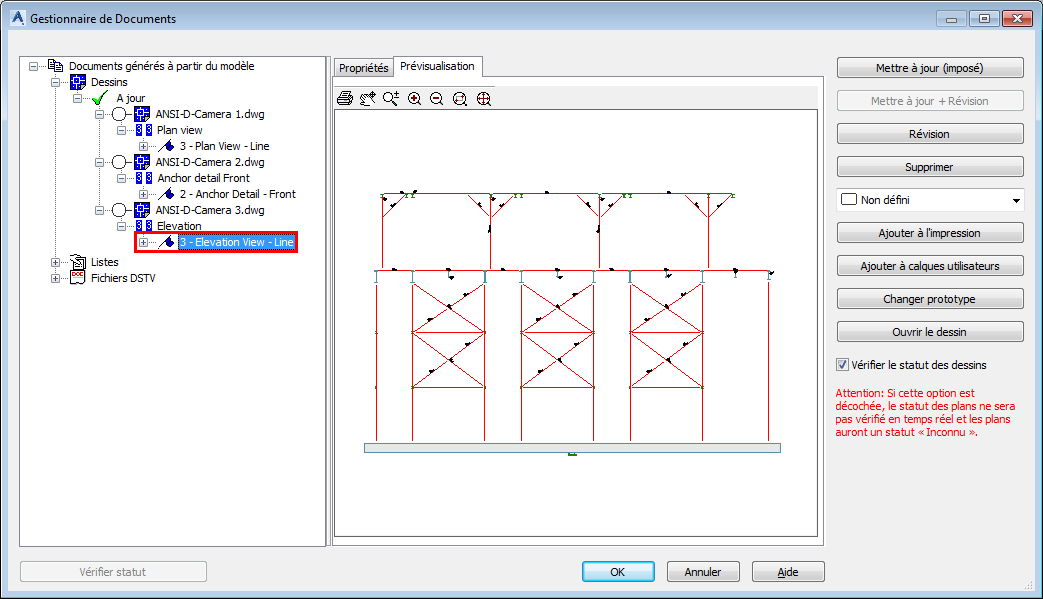

- Coupe Caméras est Vue d'élévation - Ligne.

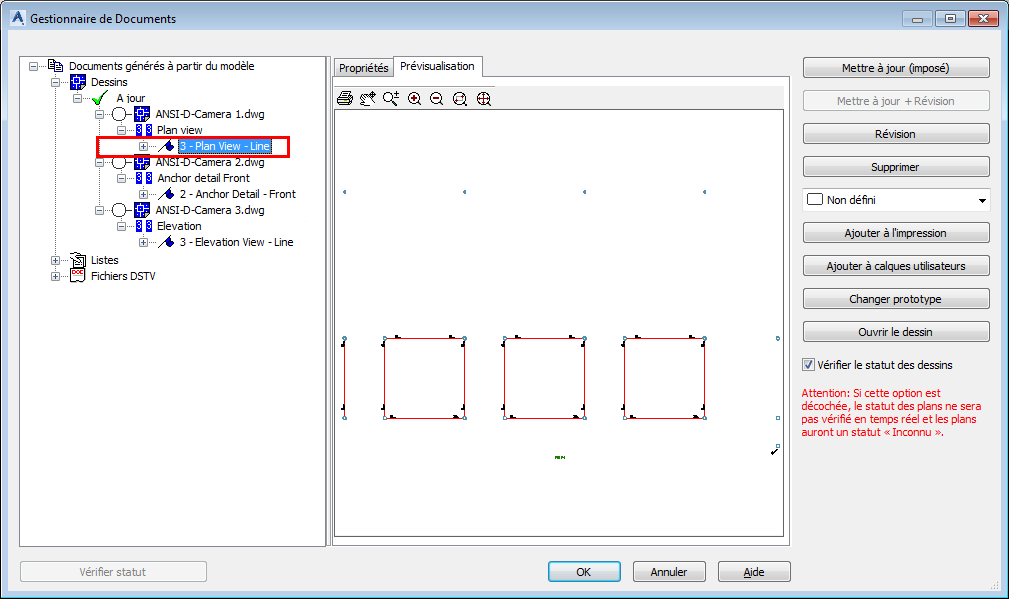

- Toiture Caméras est Vue en plan - Ligne.
- Caméras noeuds est Détail de l'ancrage - Avant.
- Cliquez sur Apply (Appliquer).
- Cliquez sur Utiliser dans la fenêtre Gestionnaire du plan de fabrication.
- Cliquez sur OK dans la boîte de dialogue Propriétés du process.
- Ouvrez le
(Gestionnaire des documents), depuis l'onglet Documents.

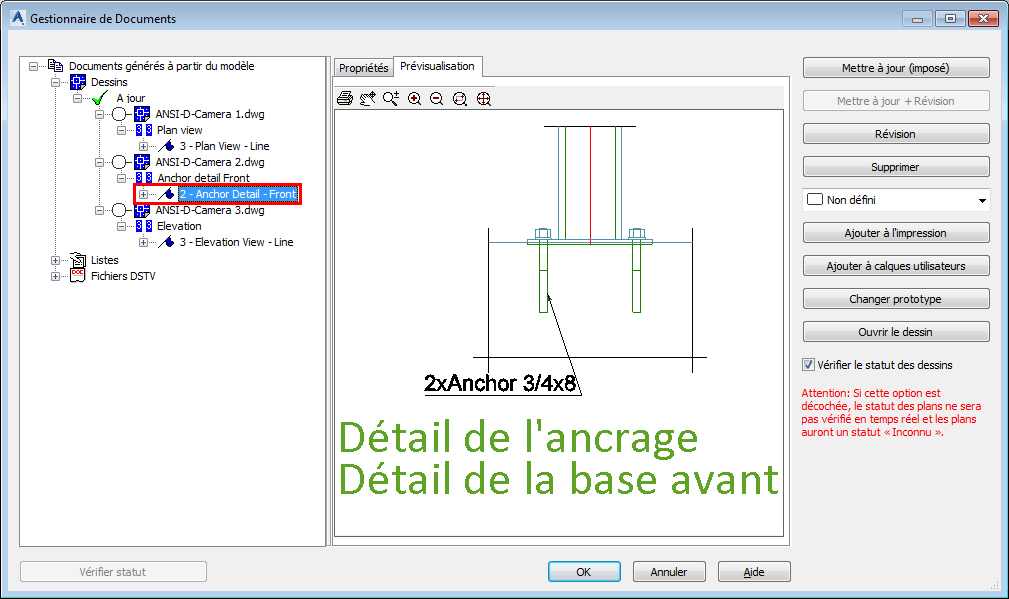

- Dans la fenêtre Gestionnaire des documents, vous pouvez afficher les dessins de détail créés.
Les détails de votre caméra sont créés à l'aide du style de dessin défini dans la carte de détail du processus, pour chaque type de caméra :
