La surface totale de la zone de peinture des tôles peut être affichée dans les listes de nomenclature. La valeur de la surface prend en compte toutes les découpes de contour, le chanfrein ou le raccord présent sur la tôle.
Etape 1 : Définir la bonne méthode de calcul
- Ouvrez Management Tools : Accueil
Paramètres
(Management Tools)
- Sélectionnez Valeurs par défaut.
- Activez le filtre Utilisation et entrez "zone" dans le champ du filtre.

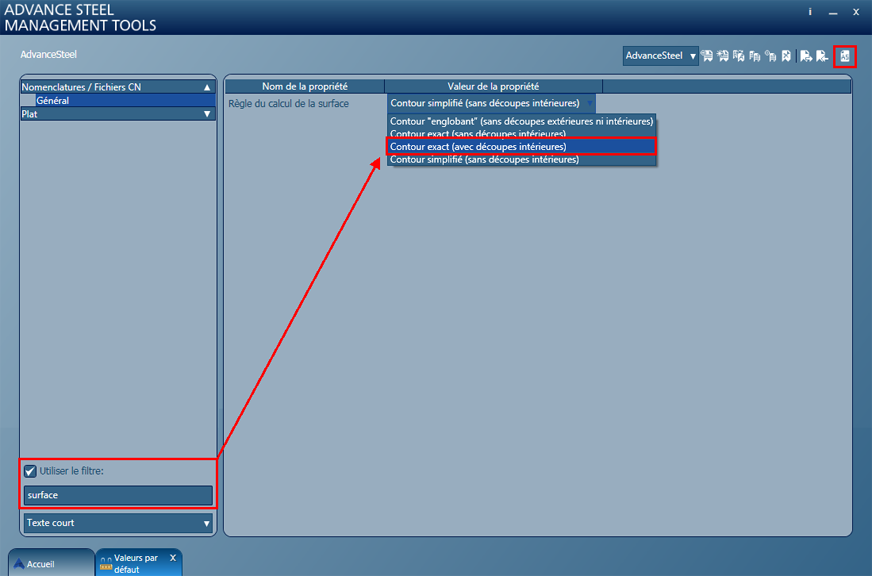

- Dans la catégorie Nomenclatures / Fichiers CN, sélectionnez la valeur par défaut "Règle de calcul pour la zone" et remplacez-la par Contour exact (avec découpes intérieures). Ce paramètre permet d'obtenir une valeur exacte, alors que tous les autres sont approximatifs.
- Cliquez sur Charger les paramètres dans Advance.
- Fermez Management Tools.
Etape 2 : Créer un modèle et extraire la liste de nomenclature
Cet exemple utilise un modèle simple.

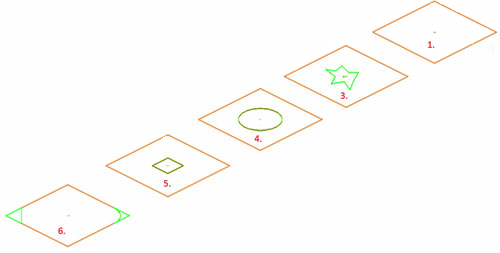

Créez une tôle d'1 m² ou pi². Copiez la tôle plusieurs fois. Placez ensuite des traitements (raccords, chanfreins ou contour polygonaux, circulaires, rectangulaires) sur les tôles copiées.
- Numéro du modèle : Documents Outils repérage
(Repérage)
- Lancez la création de la liste : Documents Listes
(Créer des listes)
- Créez une extraction de modèle.

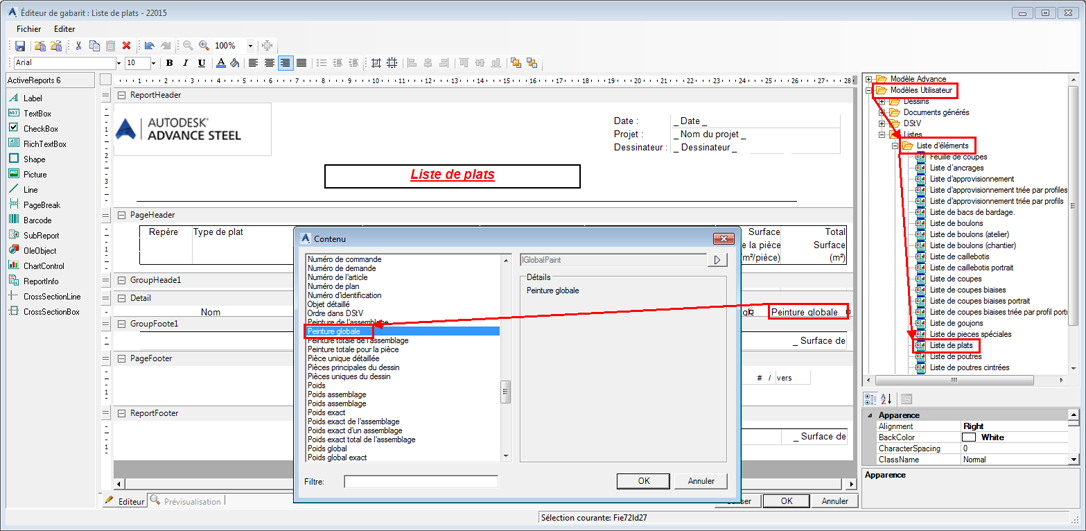

- Dans l'Editeur de gabarit de nomenclature, dans la catégorie Gabarit Utilisateur\Listes\Liste d'éléments, sélectionnez le gabarit Liste d'éléments.
Le contenu du champ "Surface de la pièce" doit utiliser la variable "Peinture globale" ou "Peinture".
- Cliquez sur Utiliser et créez la liste de nomenclature.

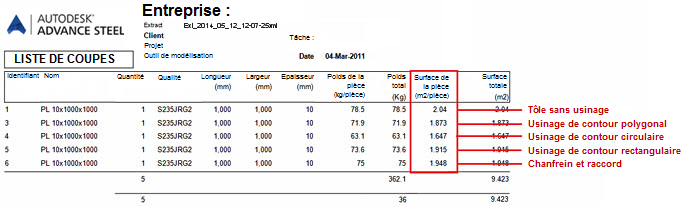

La colonne de surface affiche la surface totale exacte de chaque tôle (chaque côté est pris en compte, même les quatre côtés de la tôle qui correspondent à l'épaisseur).
