FAQ : comment définir les options de décomposition de plan ?

Avant de décomposer le plan sélectionné, vous pouvez définir les options de décomposition. Cette configuration utilisateur peut être stockée dans des profils définis pour être réutilisée dans vos futurs projets.

1. Ouvrir le gestionnaire de documents : sur le ruban, cliquez sur (Gestionnaire de documents).
   • Accueil Documents (Gestionnaire de documents)
   • Documents Gestionnaire de documents (Gestionnaire de documents)

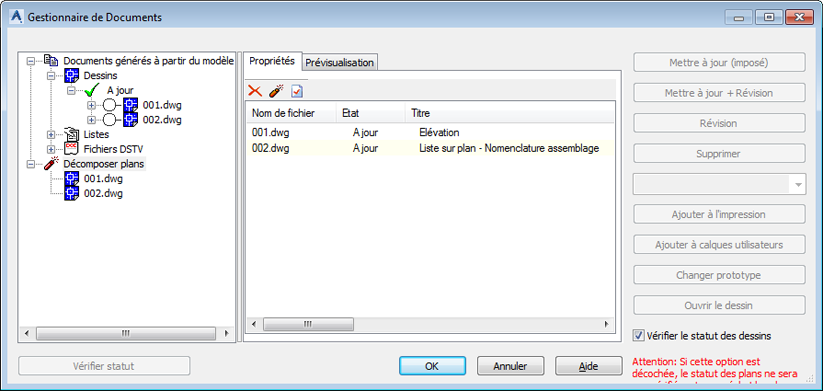

2. Sélectionnez le ou les dessins détaillés et cliquez sur Ajouter pour décomposer.

   Les dessins détaillés apparaissent dans une nouvelle branche nommée Décomposition par lot.

3. Cliquez sur la catégorie Décomposition par lot.

   Vous pouvez supprimer les dessins détaillés dans cette branche à l'aide de l'option Supprimer ().



Pour accéder aux paramètres de décomposition des détails

1. Cliquez sur .

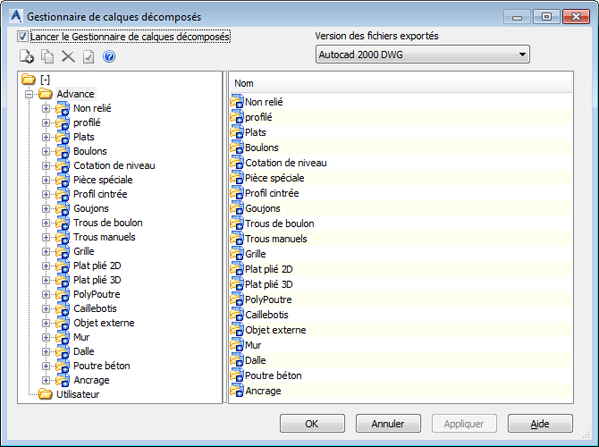

   La boîte de dialogue de décomposition des détails s'affiche.

2. Activez la décomposition des détails en cliquant sur l'option correspondante. Lorsque vous demandez la décomposition d'un élément de détail, l'ensemble du détail et tous les éléments associés sont décomposés dans leur état actuel.
   • Si "Lancer le Gestionnaire de calques décomposés" est désactivée, les objets du ou des détails sont dessinés avec la couleur du détail et le type de ligne de l'objet.
   • Si "Activer la décomposition des détails" est activée, le profil actuellement sélectionné et les paramètres Advance Steel sont utilisés.



Pour définir un nouveau profil

1. Cliquez sur .

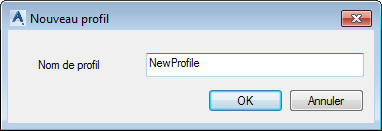

2. Dans la boîte de dialogue Nouveau profil, entrez le nom du profil.
3. Cliquez sur OK.



   Copier des catégories à partir d'un profil existant puis les modifier est une autre manière facile de créer de nouveaux paramètres

Pour copier une catégorie

1. Sélectionnez la catégorie, puis cliquez sur .

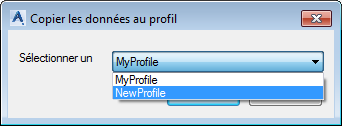

2. Sélectionnez dans la liste le profil de destination et cliquez sur OK.



La catégorie est copiée dans le nouveau profil.

Les autres catégories et / ou paramètres peuvent être copiés à l'aide de la fonction glisser-déposer.

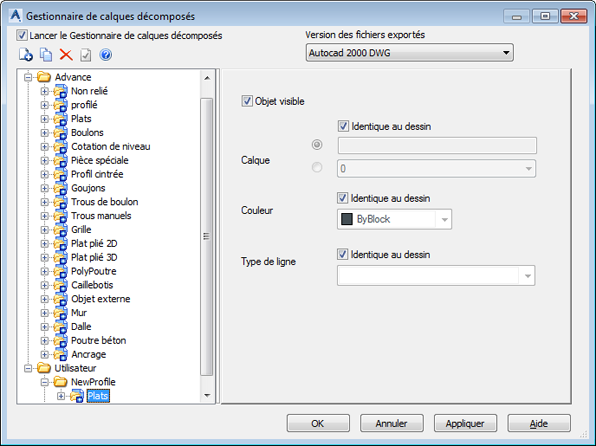

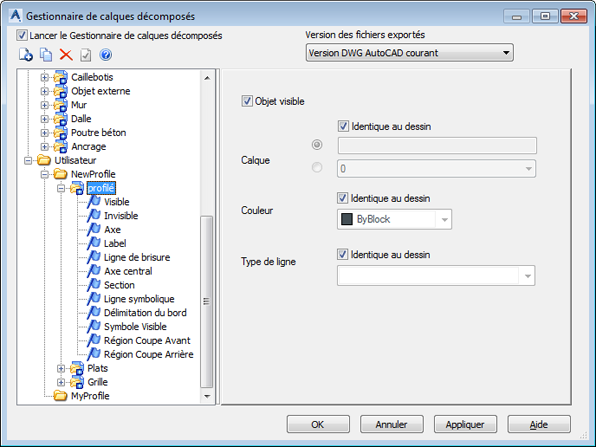

Définissez les paramètres de décomposition sur le côté droit de la fenêtre. L'objet / le sous-objet peut être activé ou désactivé, positionné sur un calque distinct et peut être représenté par une autre couleur ou un autre type de ligne.

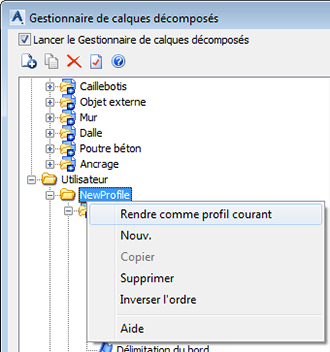

Pour définir un profil comme le profil actuel

Cliquez avec le bouton droit et sélectionnez l'option "Rendre comme profil courant" dans le menu contextuel.

Lors de la décomposition des détails, pour chaque objet / sous-objet, un paramètre correspondant sera recherché dans le profil courant. S'il n'existe pas de paramètre, les paramètres de décomposition reprendront ceux de la catégorie Advance Steel.

Pour utiliser les paramètres, cliquez sur Appliquer. Dans la fenêtre du Gestionnaire de document, cliquez sur .

Les détails sont décomposés dans un autre dossier ...\DetailsExploded de sorte que le dessin puisse être modifié séparément, tandis que le détail d'origine est toujours lié au projet pour permettre des modifications ultérieures.
