Création d'une vue d'agencement général à l'aide d'un style de dessin

Vous pouvez créer une vue à l'aide d'un style de dessin à partir de la palette Styles ou du gestionnaire de styles de dessin.

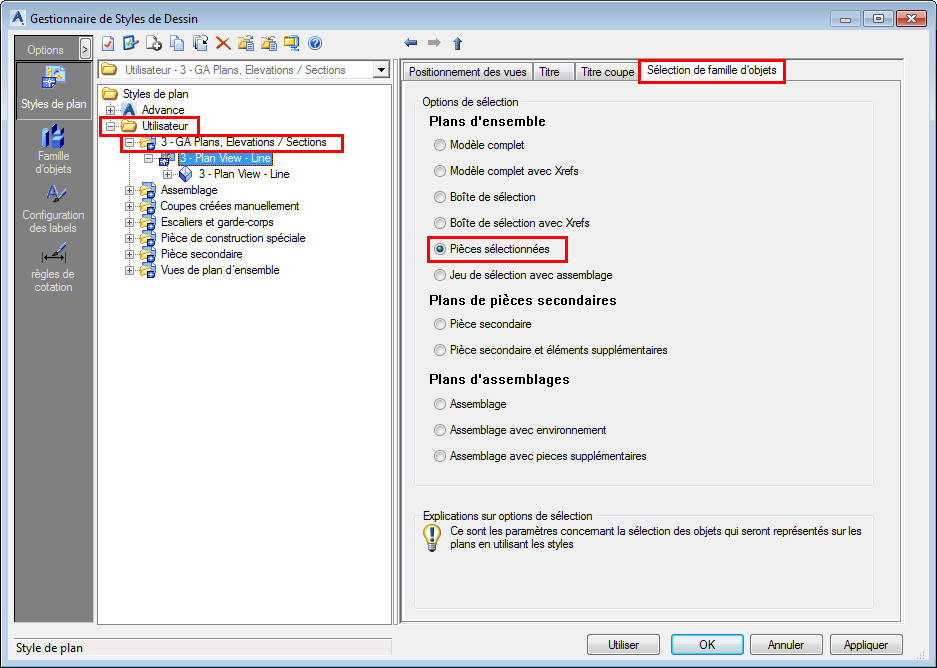

1. Accédez au Gestionnaire de styles de dessin depuis l'onglet Documents > le groupe de fonctions Gestionnaire de Documents.
2. Accédez à Utilisateur > Plans GA, Elévations / Coupes > Vue en plan - Ligne.
3. Dans l'onglet Sélection de famille d'objets, sous Plans d'ensemble, choisissez Pièces sélectionnées, puis cliquez sur Appliquer.





4. Cliquez sur Utiliser dans la fenêtre Gestionnaire de Styles de Dessin.
5. Cliquez sur OK dans la boîte de dialogue Type de dessin.

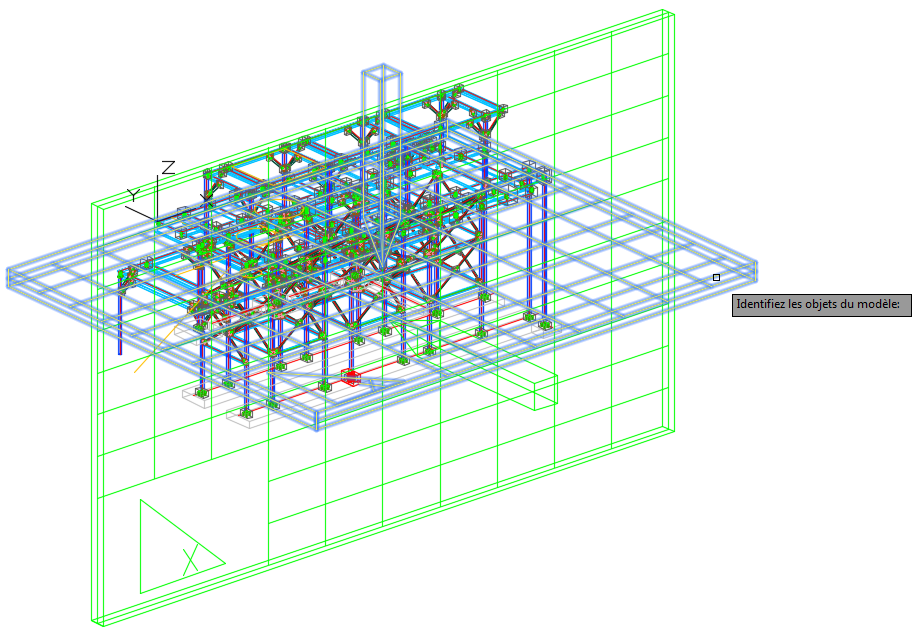

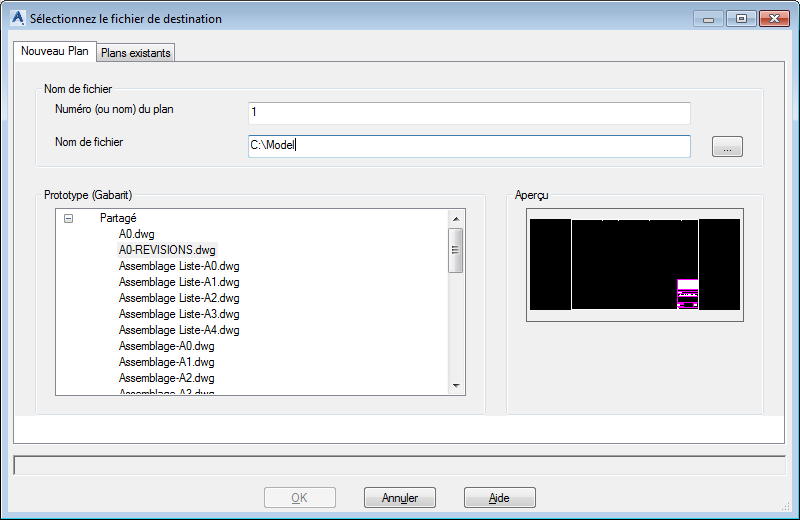

6. Sélectionnez la caméra, puis cliquez sur OK dans la boîte de dialogue Sélectionnez le fichier de destination.

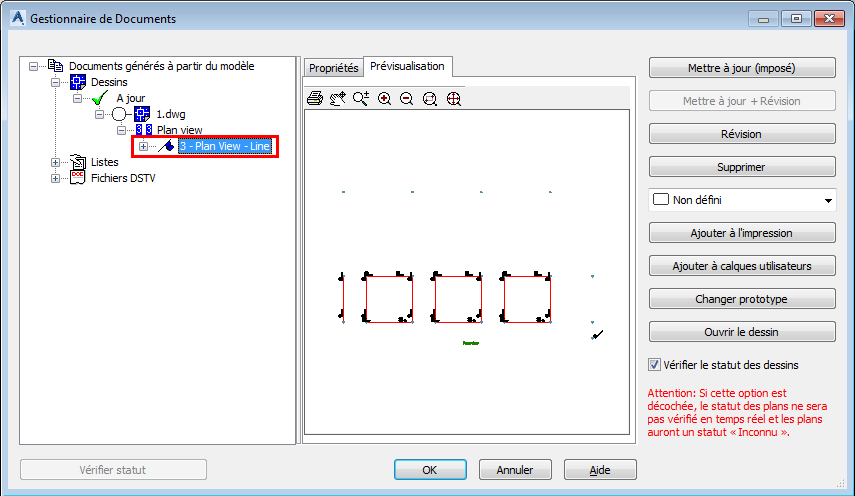

7. Accédez au (Gestionnaire de documents) à partir de l'onglet Documents.
8. Ouvrez le dessin de détail créé.

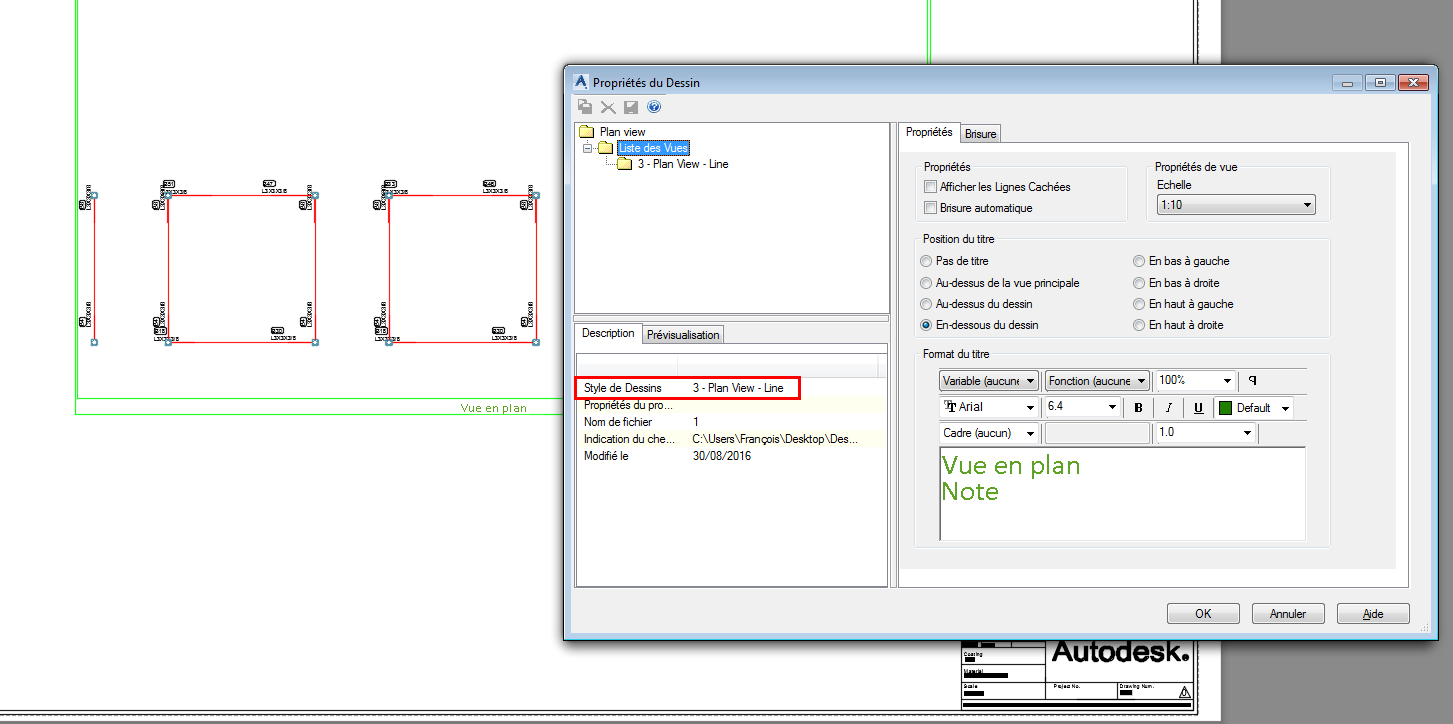

Notez que le style de dessin utilisé pour créer le dessin est celui choisi dans le Gestionnaire de styles de dessin.
