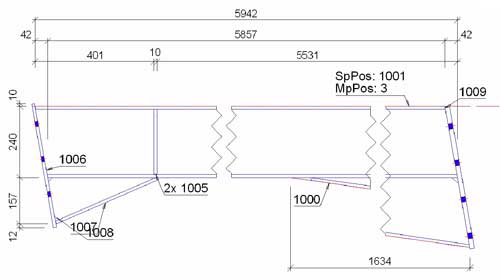

Si vous disposez d'un assemblage avec quelques pièces en biais (en fonction de la configuration des styles de dessin), vous pouvez obtenir un plan d'assemblage dans lequel la/les pièces en biais sont délimitées (comme illustré sur l'image ci-après pour le jarret droit).
Au cas où vous ne voulez pas récupérer une telle délimitation, vous devez ajuster le style de dessin dans le Gestionnaire de styles de dessin.
- Démarrez le Gestionnaire de styles de dessin : sur le ruban, cliquez sur
(Gestionnaire de styles de dessin). - Documents
Gestionnaire de Documents
(Gestionnaire de Styles de Dessin)
- Documents

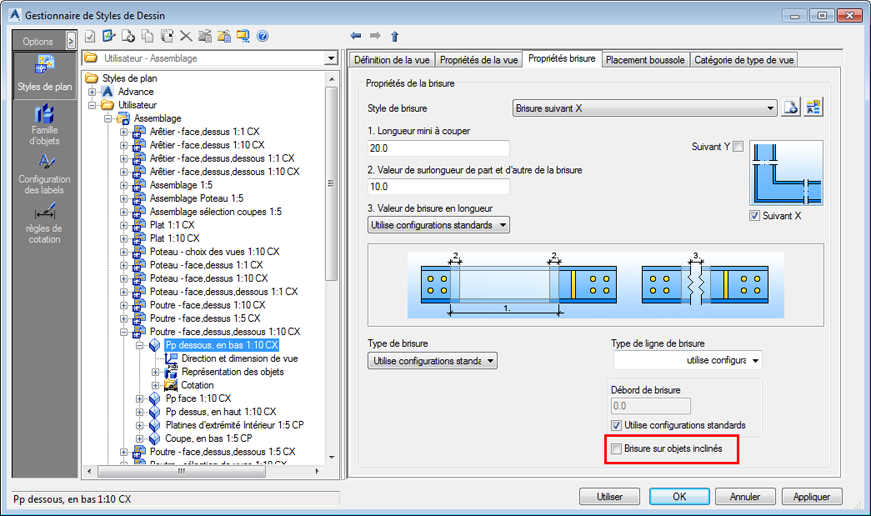

- Dans l'onglet Propriétés brisure de la vue concernée (par ex., Vue de face), désactivez l'option Brisure sur objets inclinés.

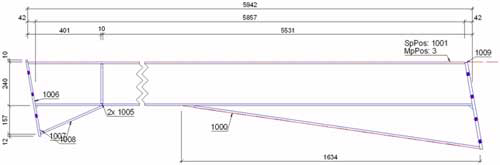

La prochaine fois que vous utiliserez ce style de dessin, vous obtiendrez un dessin sans délimitation sur les pièces en biais, comme illustré dans l'image ci-dessous :
