Dans la plupart des cas, les tôles sont orientées dans la direction horizontale dans la vue de détail, le long du côté le plus long. Il existe quelques exceptions dans le cas de la tôle polygonale :

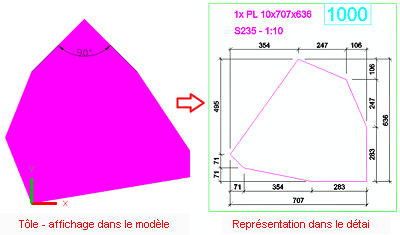

- Si la tôle est polygonale et que l'angle entre les deux côtés est de 90 degrés, la tôle pivote de sorte que le côté le plus long est à l'horizontale et l'autre côté à la verticale.
- Si un petit chanfrein se trouve entre les deux côtés perpendiculaires, la tôle est orientée comme décrit ci-dessus.

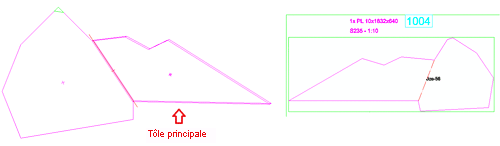

Comme dans le cas de la tôle polygonale, les tôles pliées sont affichées le long du côté le plus long. La tôle pliée est créée (dans la modélisation) par une tôle principale et la tôle rattachée via un rayon de cintrage. Dans la vue de détail, la tôle pliée est orientée par le côté le plus long de la tôle principale.

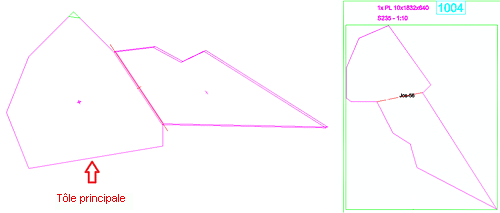

A l'aide de la commande "Sélectionner la tôle référence pour le développé", vous pouvez modifier la tôle principale et obtenir un résultat différent.
Pour accéder à la commande, accédez à l'onglet
Objets
> groupe de fonctions
Tôles
>
dans le ruban.
Quelle que soit la méthode de création de tôle, qu'elle soit créée par les assemblages ou à l'aide des options de création de tôle, l'orientation dans le plan de fabrication suit les règles décrites ci-dessus. Dans le plan d'ensemble, l'orientation dépend du système de coordonnées utilisateur.
