Remarque : La réponse concerne la version 2016. Ces informations peuvent différer pour les autres versions.
Vous pouvez en ajouter dans un dessin existant (plans d'ensemble, dessins d'exécution de pièce secondaire, assemblages, etc.) une cotation angulaire pour la cotation des profils inclinés, des profils, des intersections de dessin, etc.

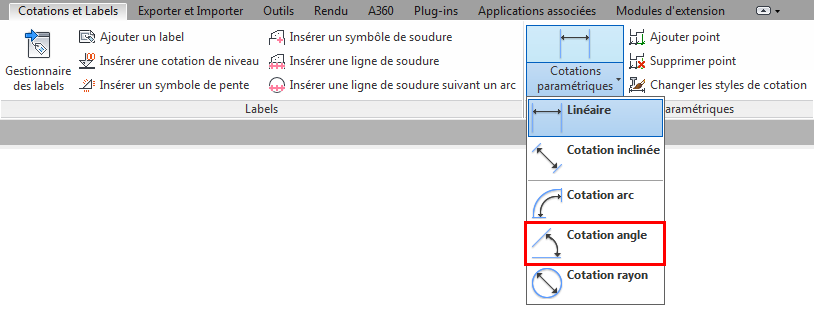

Pour afficher la valeur d'un angle dans un dessin, utilisez l'outil de cotation angulaire de l'onglet Cotations et Labels.

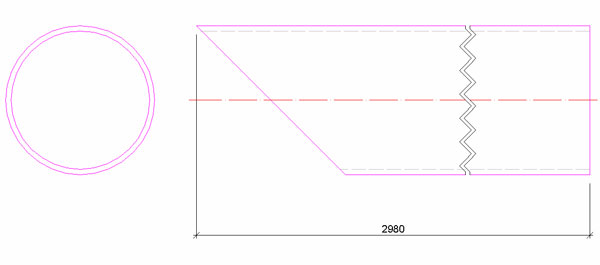

Dans l'exemple ci-dessous, vous allez ajouter une cotation angulaire représentant la coupe d'un tube.
L'ajout d'une cotation angulaire requiert les étapes suivantes :

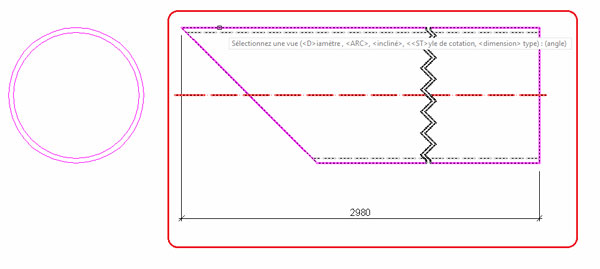

- Sélection d'une vue : cliquez sur la vue souhaitée pour ajouter la cotation angulaire.

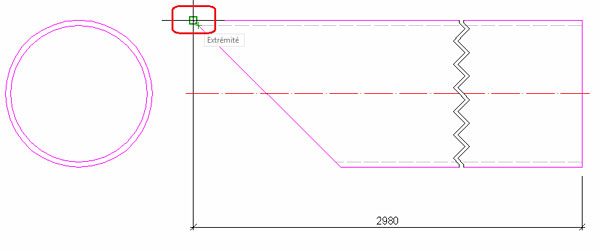

- Point de départ 0 de la ligne : sélectionnez le point d'origine de l'angle de cotation, qui forme l'intersection de deux lignes.

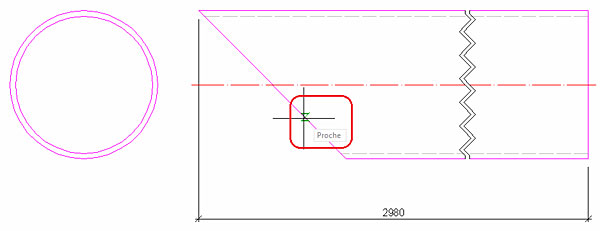

- Point de fin "0" de la ligne : sélectionnez un point situé sur l'une des lignes qui forment l'angle.

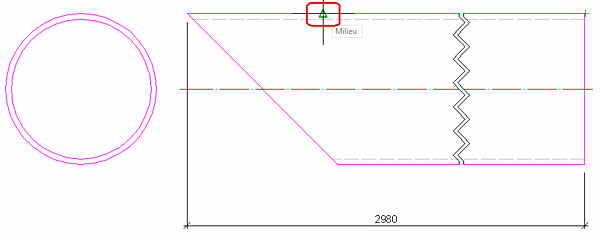

- Point d'insertion de la ligne de cotation : sélectionnez un point qui correspond à la position de l'angle.
- Premier point de la seconde ligne : sélectionnez un point situé sur la seconde ligne formant l'angle.

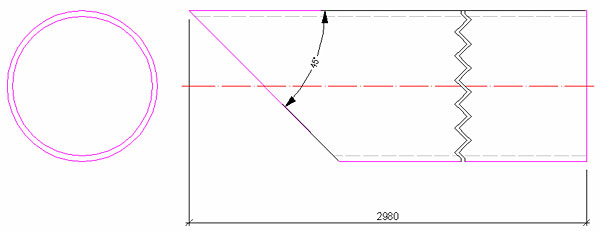

- Appuyez deux fois sur la touche Entrée pour quitter la commande. Vous obtenez la cotation angulaire.
