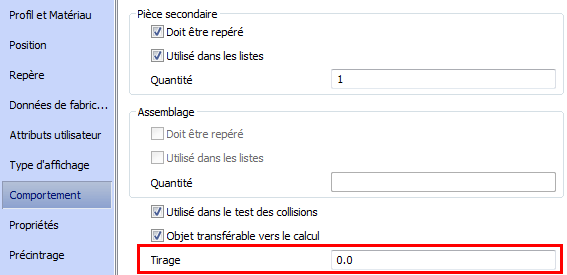

Le champ "tirage" est utilisé pour tous les types de profil qui s'allongent ou se raccourcissent par déformation lors de l'assemblage sur site (par exemple, les tubes pressés). La longueur de la poutre est calculée en prenant en compte le "tirage" et le poids est calculé sans. Ce champ est situé dans les propriétés de la poutre, dans l'onglet Comportement. Il représente la longueur des déformations subies par la pièce lors de l'installation.
Nous allons prendre en exemple trois profils creux circulaires faisant chacun 1 000 mm de longueur : un n'a pas de valeur de tirage, le second présente une valeur de tirage positive de 100 mm et le dernier une valeur de tirage négative de 100 mm.
Les trois poutres seront numérotées et détaillées dans un dessin à l'aide d'un style de dessin de poutre. Une liste de nomenclature sera créée et une nomenclature de dessin sera ajoutée sur le dessin de détail.

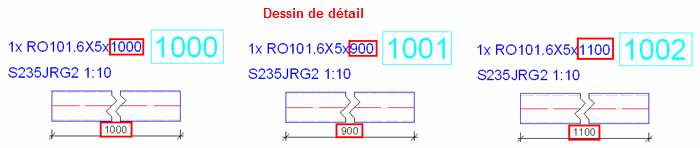

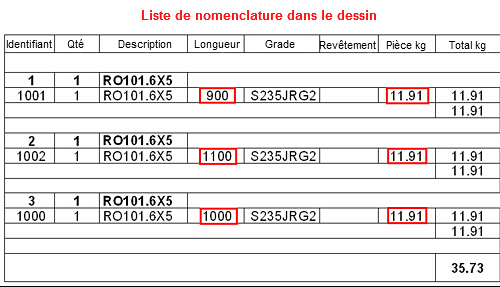

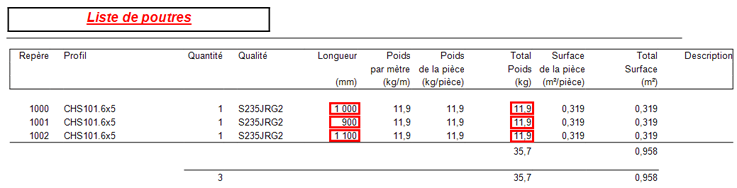

Valeurs "Poids" et "Longueur" dans une "Liste de nomenclature", "Nomenclature de dessin" et dans le "Dessin de détail" :
La longueur de la poutre dans les dessins de détail et les listes de nomenclature est calculée avec la valeur de tirage prise en compte. La longueur de la pièce secondaire correspondra par conséquent à la longueur finale et les déformations seront ajoutées sur site afin d'inclure la pièce dans l'assemblage. Le poids de la poutre dans les dessins de détail et les listes de nomenclature ne comprend pas la valeur de tirage, car le poids total de la pièce est le même avant et après l'application sur site des déformations.
