Les prototypes permettent de stocker des informations sur leur format de dessin, ce qui permet à un processus de création de détail d'indiquer les informations appropriées concernant le format dans le nom du détail. Cela permet également la mise à jour du nom du détail lors de la modification du prototype d'un dessin déjà créé. Cette option est configurée par défaut pour les nouveaux prototypes. Toutefois, s'il est nécessaire d'utiliser les anciens prototypes, nous devons les configurer manuellement, comme suit :
- Ouvrez le prototype.
- Sur le ruban, cliquez sur
(Définir mise en page des dessins). - Documents
Gestionnaire de Documents
(Définir mise en page des dessins)
- Documents

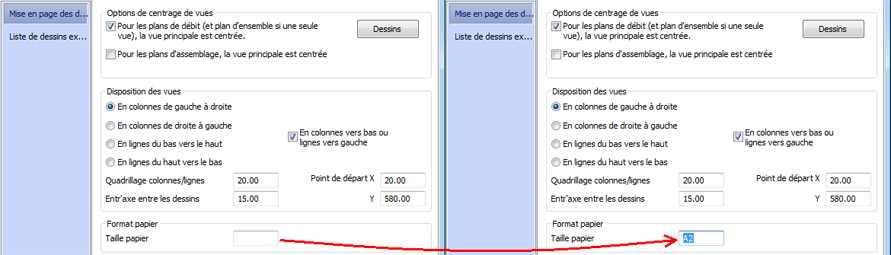

- Indiquez dans le champ Taille papier les informations nécessaires concernant le format du prototype (par exemple, A2).
- Enregistrez et fermez le prototype.
