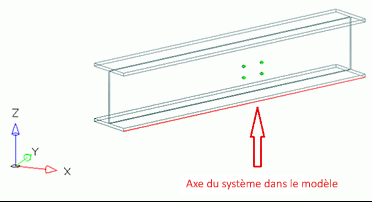

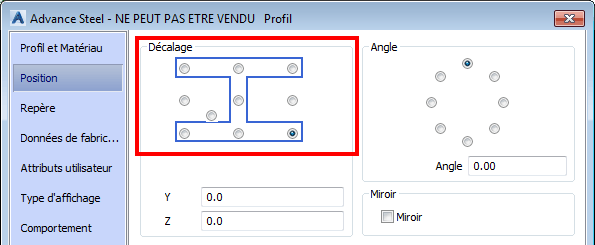

Par défaut, lors de la création d'une poutre, la poutre est créée avec l'axe de système dans le centre de gravité. L'axe de système d'une poutre est la ligne rouge dans le modèle, qui est créée entre le point de départ et le point d'arrivée. La poutre est positionnée autour de cet axe lorsque vous sélectionnez les différents points de décalage dans la boîte de dialogue Propriétés Advance.

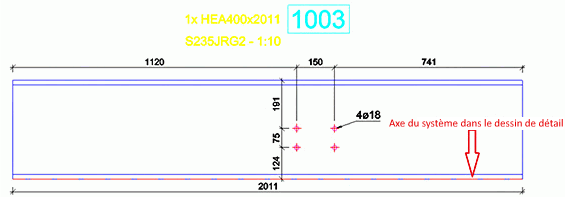

Dans les dessins de détail, cet axe sera affiché au même endroit où il a été inséré dans le modèle. Si la poutre est créée dans le modèle avec l'axe de système placé sur une des ailes de la poutre, alors l'axe chevauche le contour de la poutre.
L'axe central est l'axe créé dans le centre de gravité de la section. Cette ligne s'affiche uniquement dans les dessins de détail. L'axe central et l'axe de système sont deux choses différentes.
Pour afficher l'axe central dans les dessins de détail, vous devez configurer le style de dessin comme suit :
- Ouvrez le Gestionnaire de styles de dessin : sur le ruban, cliquez sur
(Gestionnaire de styles de dessin) : - Documents
Gestionnaire de Documents
(Gestionnaire de Styles de Dessin)
- Documents
- Recherchez le style de dessin de pièce seule à modifier, puis ouvrez la vue dans laquelle vous souhaitez afficher l'axe central.
- Sélectionnez Présentation des objets > Poutres > Présentation de branche et modifier la représentation poutre Style à toute autre représentation prédéfinis qui contient le nom du terre-plein central (par exemple, VisibleHiddenMedian).
Pour créer un nouveau style de représentation de la poutre :

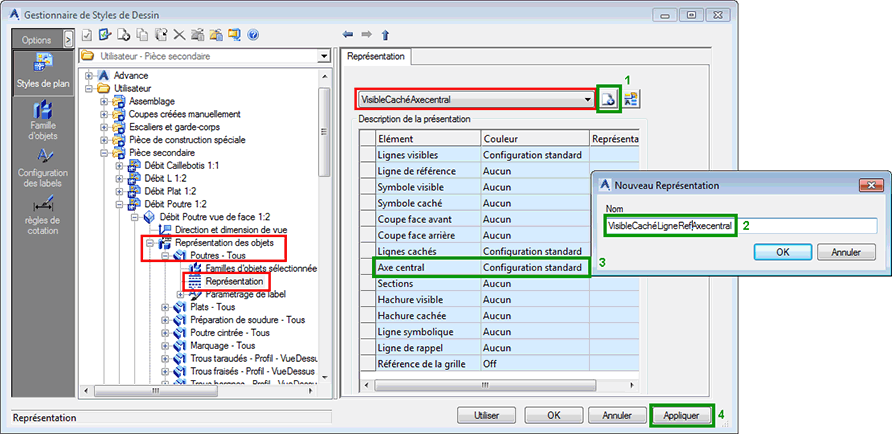

- Sélectionnez VisibleHiddenSystem, puis cliquez sur Nouveau
(1). - Dans la fenêtre contextuelle, nommez le style de représentation VisibleHiddenSystemMedian et cliquez sur OK (2).
- Définissez ensuite la couleur par défaut de l'axe central, à l'aide de la liste déroulante (3).
- Cliquez sur Appliquer (4) pour enregistrer les modifications apportées au style de dessin.

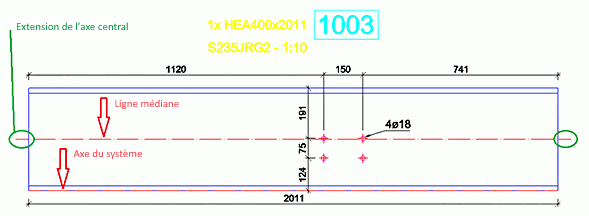

L'illustration suivante affiche le dessin en détail obtenu en utilisant le style de dessin modifié.
Les deux valeurs par défaut qui permettent de contrôler la création et la valeur de la longueur de l'extension de l'axe central sont :
- Prolonger la ligne centrale dans les dessins
- Extension de la ligne centrale en détail
Les valeurs par défaut sont disponibles dans les outils de gestion, dans Valeurs par défaut > Présentation - Dessin > catégorie générale.
