Création d'une vue d'agencement général à l'aide d'un style de dessin

Vous pouvez créer une vue à l'aide d'un style de dessin à partir de la palette de styles ou du gestionnaire de styles de dessin.

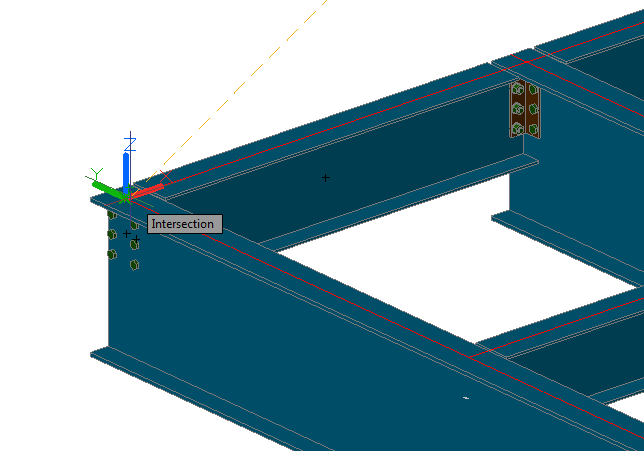

1. A l'aide de l'outil Déplacer le SCU , dans la palette d'outils Advance Steel > catégorie SCU, définissez le SCU en conséquence pour créer la vue dans le plan XY.





2. Sélectionnez le style de dessin Vue en plan - Ligne.

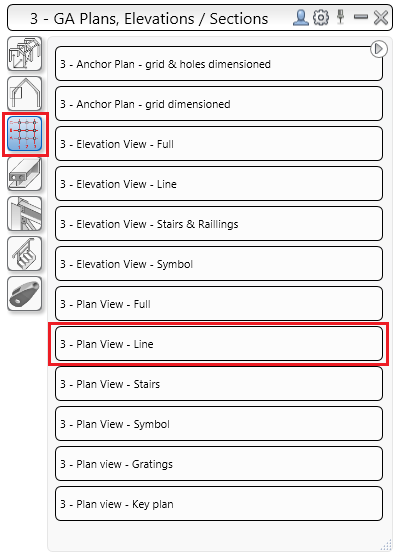

   1. Dans la Palette de styles de dessin > catégorie Plans GA, Elévations / Coupes. Vous pouvez y accéder depuis l'onglet Documents > le groupe de fonctions Documents.

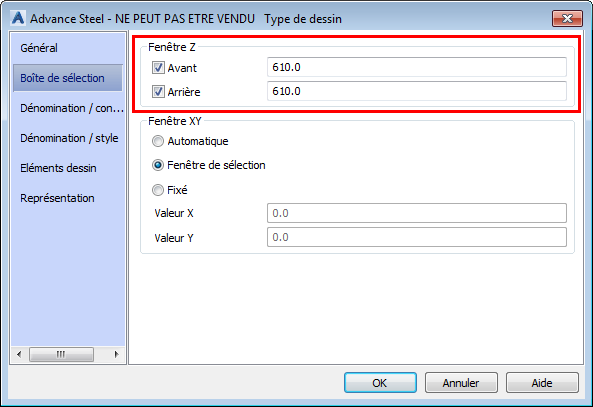

      • La fenêtre Type de dessin s'ouvre dans l'onglet Boîte de sélection et vous pouvez rechercher les paramètres de profondeur Z.
      • Dans la fenêtre Type de dessin, cliquez sur OK.

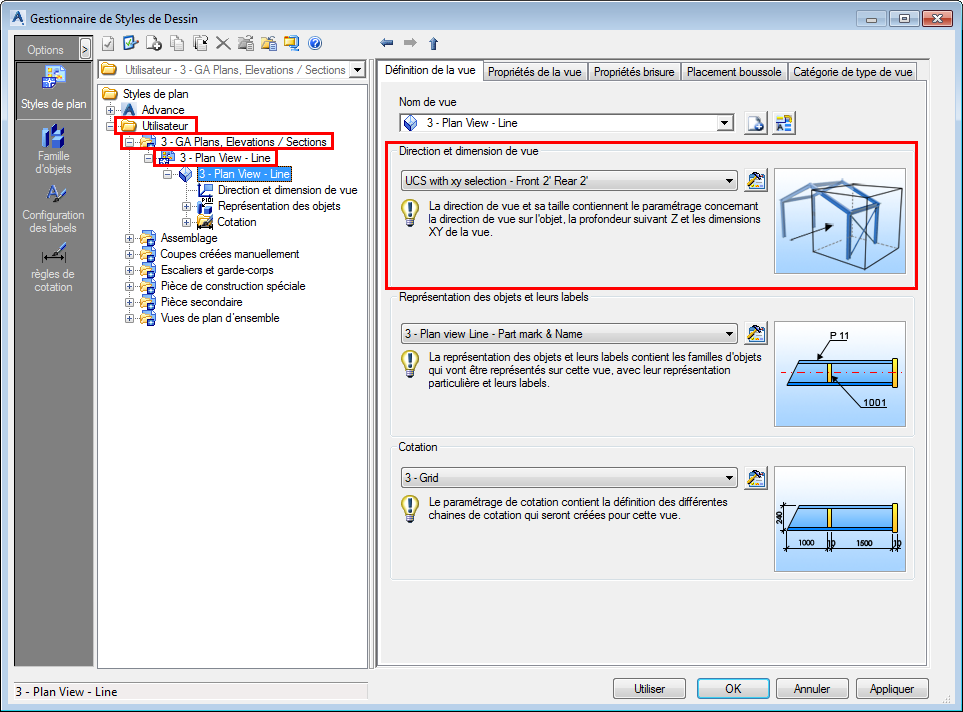

   2. Dans le Gestionnaire de styles de dessin > catégorie Utilisateur > Plans GA, Elévations / Coupes. Accédez au gestionnaire de styles de dessin à partir de l'onglet Documents > groupe de fonctions Gestionnaire de Documents.
      • Le Gestionnaire de styles de dessin s'ouvre.
      • Dans l'onglet Définition de la vue, cliquez sur le bouton Définir en regard de la liste déroulante Direction et dimension de vue.

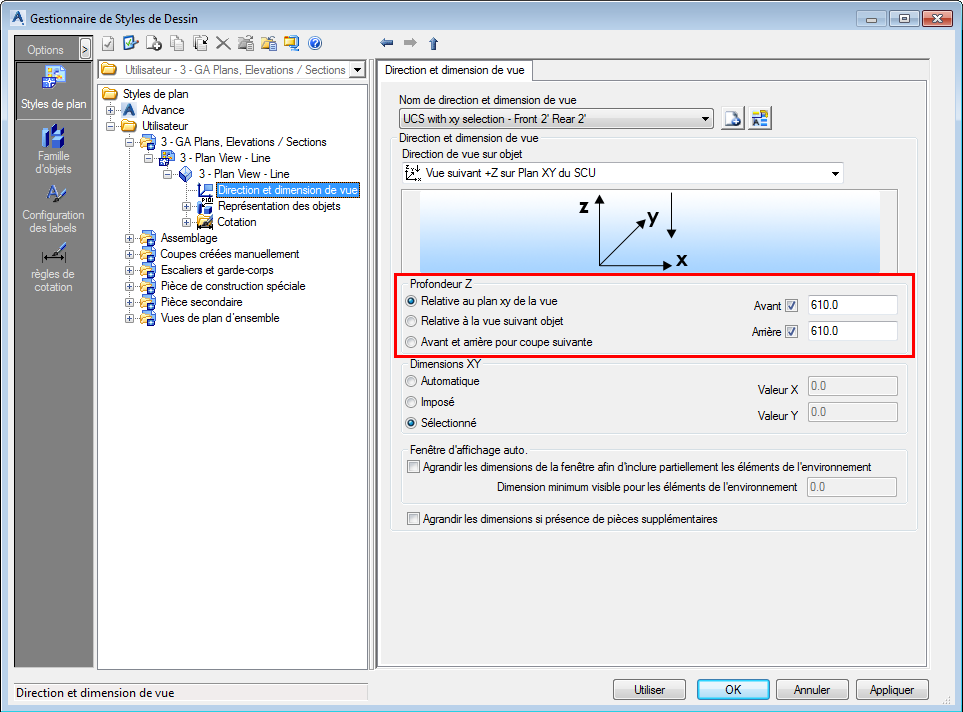

      • L'onglet Direction et dimension de vue s'ouvre et vous permet de rechercher les paramètres de profondeur Z.





      • Dans la fenêtre Gestionnaire de styles de dessin, cliquez sur Utiliser.

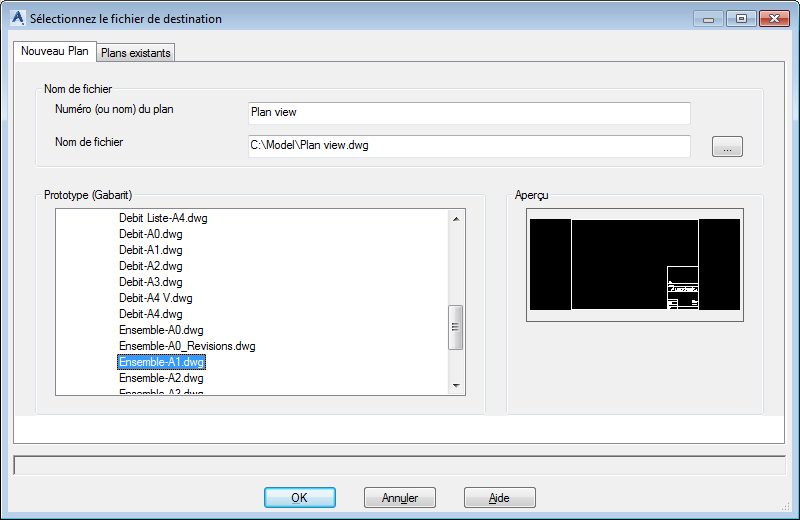

3. Après avoir sélectionné le style de dessin, la fenêtre Sélectionner le fichier de destination s'ouvre. Nommez votre plan, choisissez un prototype et cliquez sur OK.

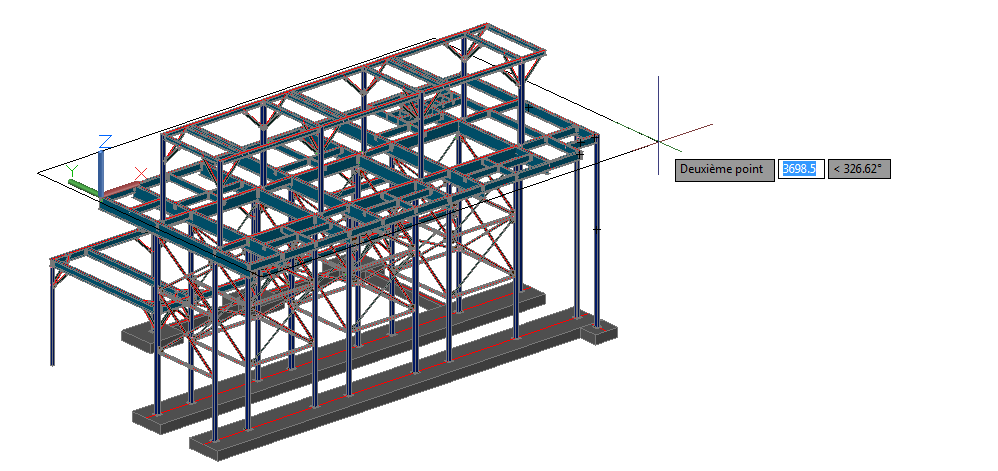

4. Créez la fenêtre de détail.

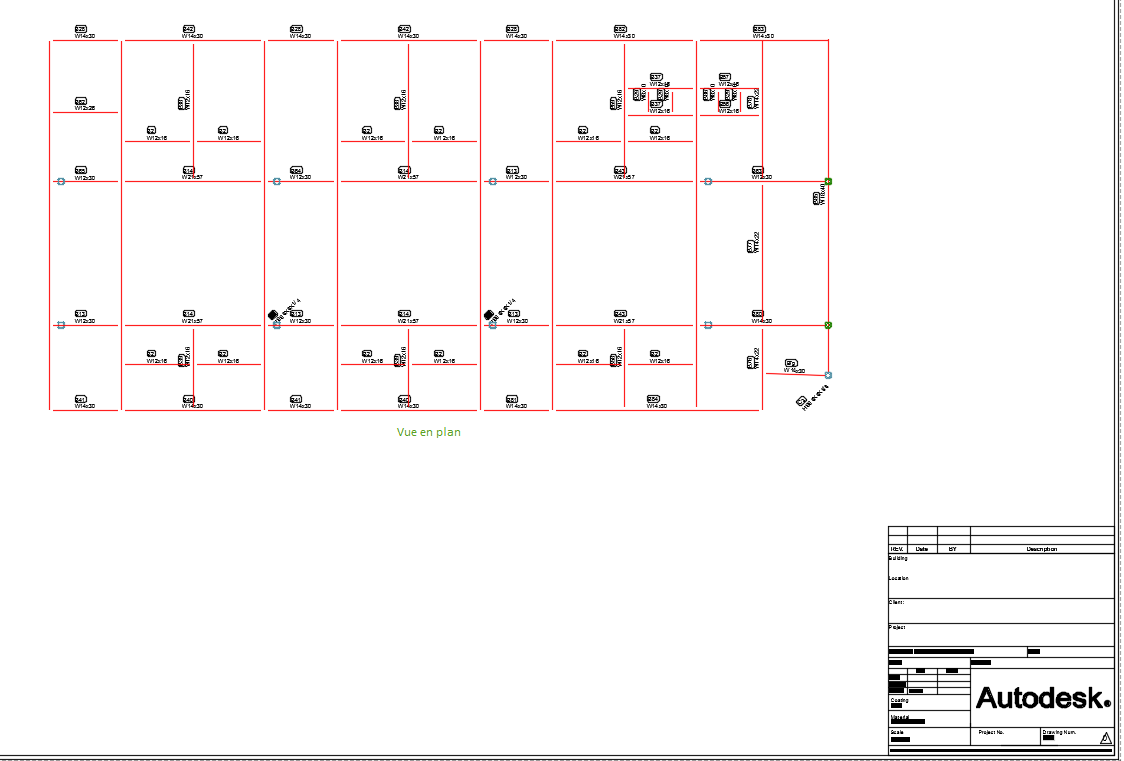

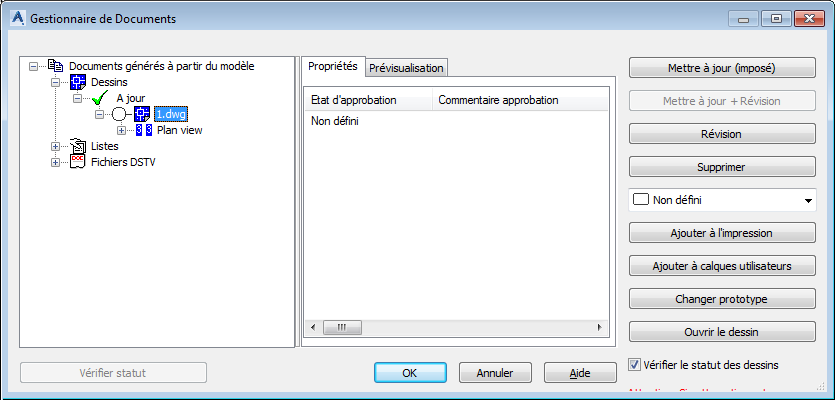

5. Votre vue est créée et vous pouvez y accéder à partir du Gestionnaire de documents , onglet Documents, groupe de fonctions Gestionnaire de Documents.
