FAQ : comment un en-tête de dessin de détail est-il modifié ?

Pour modifier l'en-tête de dessin de détail, vous devez procéder comme suit :

1. Ouvrez le prototype de votre choix. Il est stocké sous ...\ProgramData\Autodesk\Advance Steel 2023\[EXTENSION DE LA LANGUE D'INSTALLATION]\Shared\Support\Prototypes
2. Sur la ligne de commande, tapez BEDIT et appuyez sur la touche Entrée.

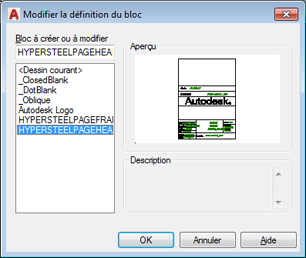

   Une boîte de dialogue s'affiche.

3. Sélectionnez HYPERSTEELPAGEHEADER.
4. Cliquez sur OK.

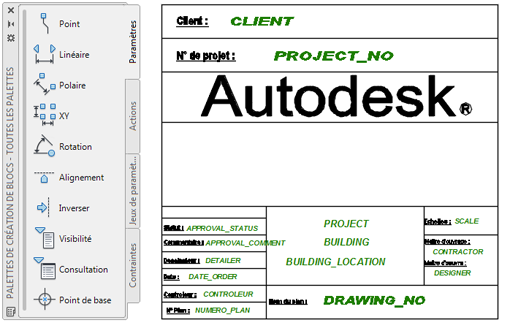

5. Apportez les modifications souhaitées.
6. Enregistrez et quittez le mode d'édition.



7. Sur la ligne de commande, tapez ATTSYNC et appuyez sur la touche Entrée.
8. Choisissez Sélectionner, puis sélectionnez le bloc que vous avez modifié. Appuyez ensuite sur la touche Entrée à l'invite "HYPERSTEELPAGEHEADER".

L'en-tête est mis à jour avec les modifications.

Ces modifications ne s'appliquent pas aux dessins existants ; les dessins existants doivent être créés à nouveau avec le prototype modifié.
