Créer une vue de disposition générale à l'aide d'une caméra via un process - avec un style de dessin défini pour la caméra

Vous pouvez créer une vue à l'aide d'un process depuis la palette de process de dessin ou le gestionnaire du plan de fabrication.

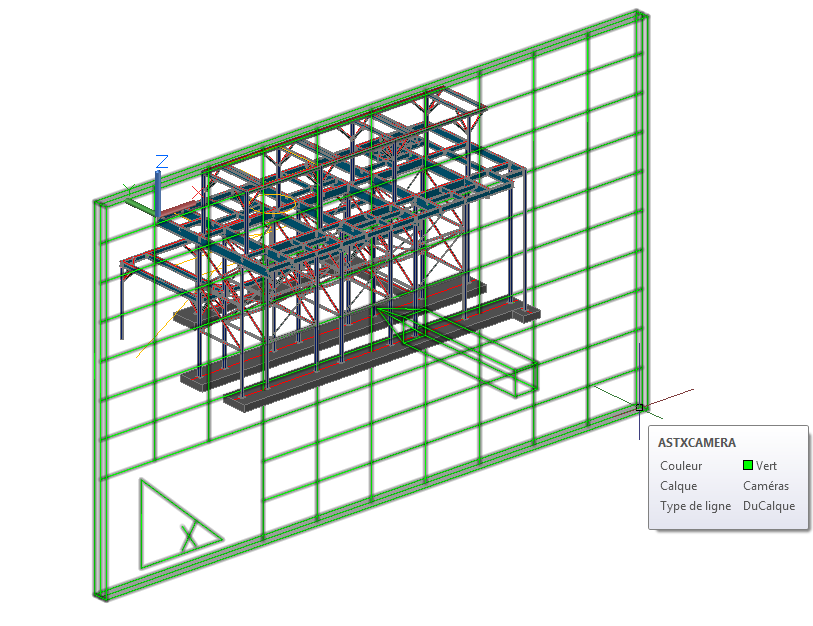

1. Cliquez deux fois sur la caméra.





2. La boîte de dialogue Caméra s'ouvre.

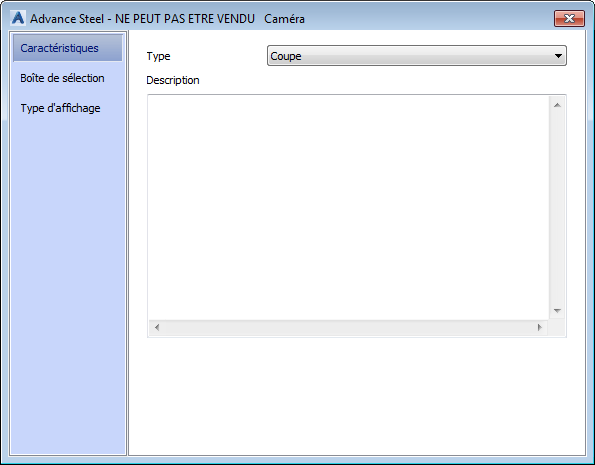

   1. Dans l'onglet Propriétés dans le menu déroulant Type, sélectionnez Intersection.

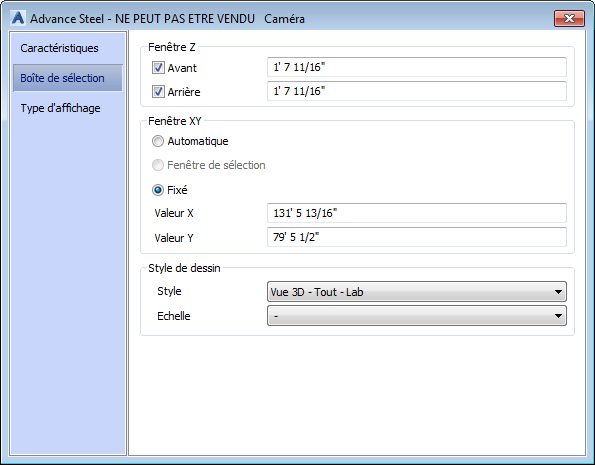

   2. Dans l'onglet Boîte de sélection, section Style de dessin, menu déroulant Style, sélectionnez Vue 3D - Modèle - Libellés.





3. Dans le modèle, sélectionnez la caméra.
4. Accédez au Gestionnaire du plan de fabrication, onglet Documents, groupe de fonctions Gestionnaire de Documents.

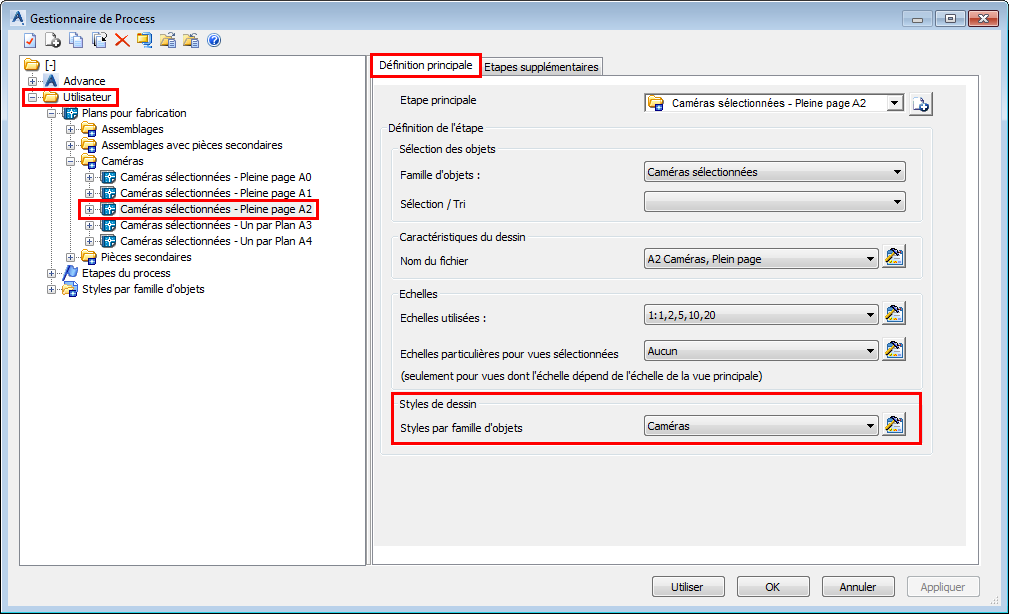

5. Dans la fenêtre Gestionnaire du plan de fabrication, accédez à Utilisateur > Process de dessin > Caméras > Caméras sélectionnées Chaque ANSI-E. Dans l'onglet Définition principale > section Styles de dessin, sélectionnez Caméras dans le menu déroulant.

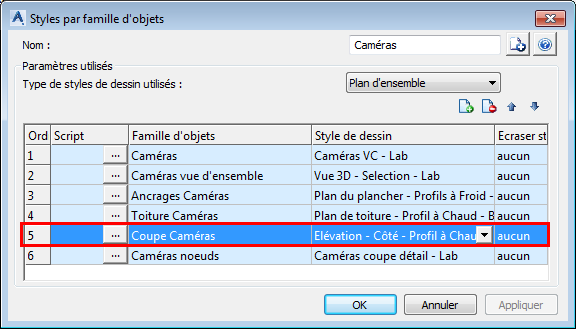

   Remarque : Cliquez sur l'icône (Propriétés ) sur la droite du menu déroulant pour voir le Style par famille d'objets du process de dessin actuel. Notez que le style de dessin utilisé dans ce process pour Coupe Caméras est Vue d'élévation - Ligne.





6. Cliquez sur Utiliser dans la fenêtre Gestionnaire du plan de fabrication.
7. Cliquez sur OK dans la boîte de dialogue Propriétés du process.
8. Ouvrez le (Gestionnaire des documents), depuis l'onglet Documents.

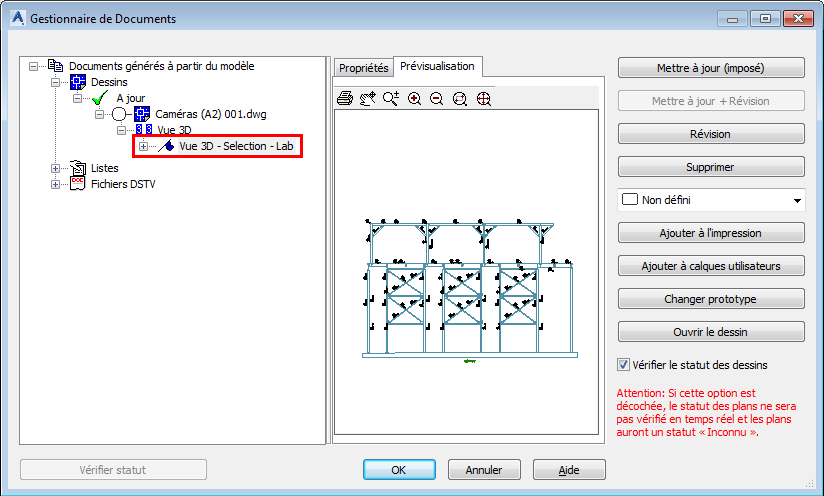

9. Dans le Gestionnaire de documents, ouvrez le plan de détail créé.

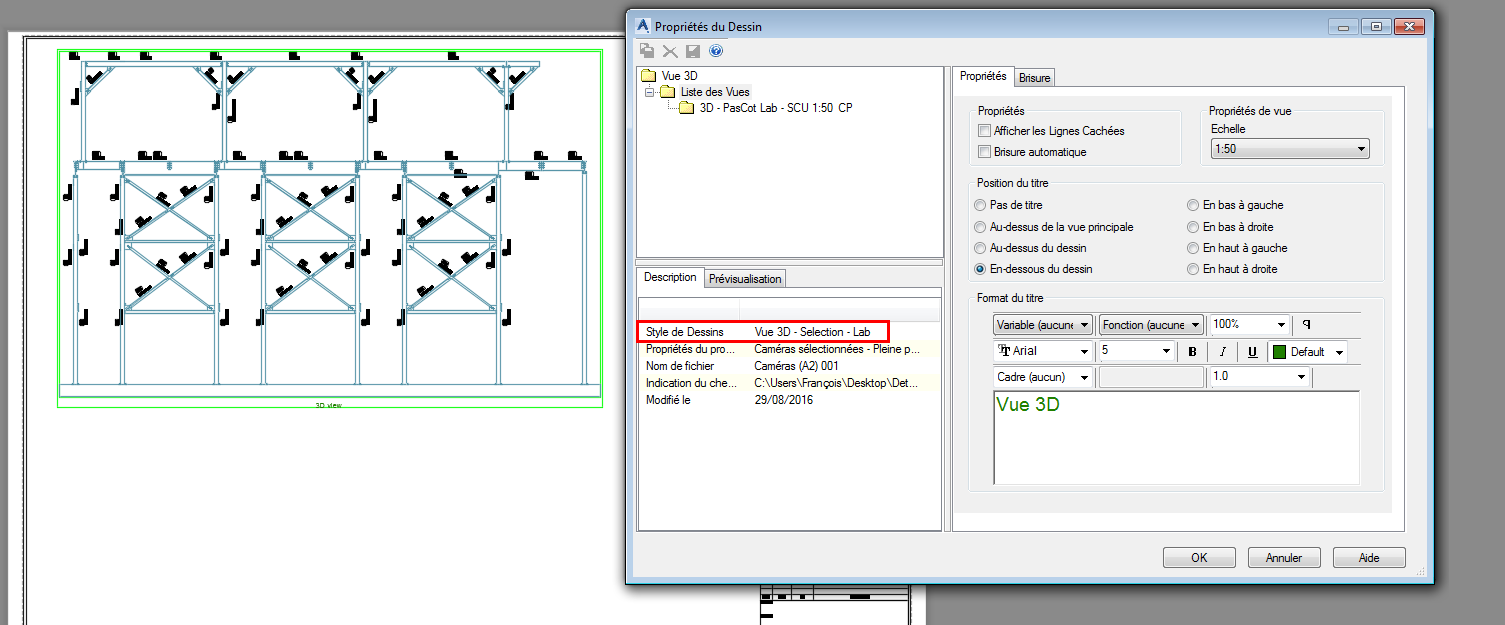

Votre plan de détail est créé à l'aide du style de dessin défini dans la boîte de dialogue Caméra (Vue 3D - Modèle - Libellés), et non celui présent dans le plan de détail de process (Vue d'élévation - Ligne).
