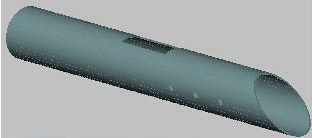

Les profils de tube peuvent être représentés de deux manières dans les fichiers NC :
- en tant qu'une poutre normale, lorsque nous utilisons son nom de profil (par ex. RO323.9X8)
- en tant que profil déplié. Il est alors décrit en tant que plaque, et le nom utilisé peut être personnalisé à l'aide de deux valeurs par défaut.
Pour basculer entre les deux comportements, modifiez la valeur de la valeur par défaut dans les outils de gestion.

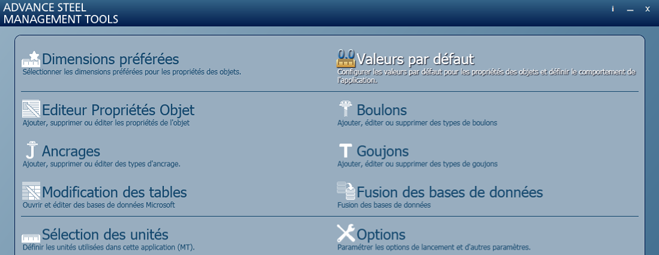

- Démarrez les outils de gestion : Accueil
Paramètres
(Outils de gestion).
- Sélectionnez Valeurs par défaut.
- Recherchez le fichier par défaut "Fichiers CN - Code de profil déplié" dans la catégorie Nomenclatures / Fichiers CN.
-

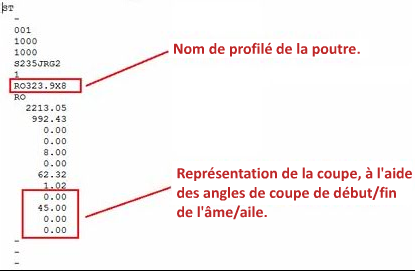

- Le tube doit être représenté dans le fichier NC comme une poutre normal, comme dans l'exemple suivant :
-
-
n
- Les autres blocs contenant des perçages, contours internes, etc. sont représentés par des coordonnées sur le tube développé.
-
- Ce paramètre permet de nommer la poutre dépliée et de la décrire comme une plaque dans le fichier NC. Cela signifie que le contour extérieur ne sera plus décrit par les traits de scie, mais par un bloc AK (bloc de contour externe).
Il existe deux paramètres par défaut pour la définition du nom :
- Code de profil pour les poutres dépliées en code NC : définit le profil de code - ligne 8 dans le bloc ST.
- Nom de profil pour les poutres dépliées dans NC : écrit le nom de profil dans le bloc ST (ligne 7). Il crée le nom à l'aide de quatre variables et du texte utilisateur.
Les 4 variables sont :

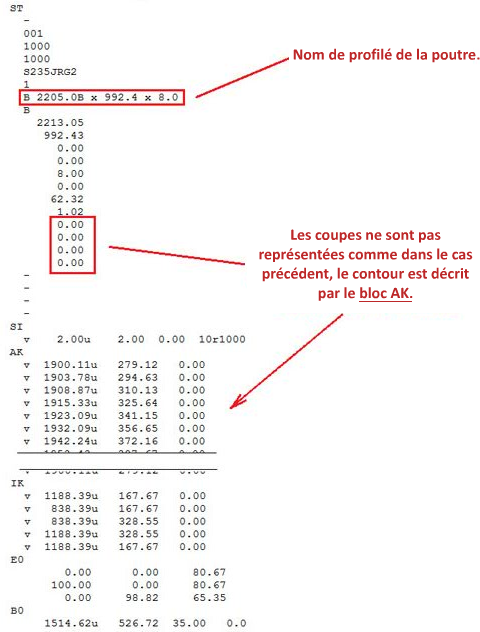

%ProfCode Le code de profil ; il lit la valeur utilisée par le code de profil pour les poutres dépliées dans le fichier NC par défaut. %Length La longueur de la platine décrite par le profil déplié. La longueur est calculée en fonction de la manière dont la valeur par défaut "Créer des modèles en boucle" est définie. Si vous choisissez Contour intérieur, par exemple, et que le profil a un raccourcissement de coupe à un certain angle, le contour intérieur doit être plus court que le contour extérieur (qui est la longueur du profil), de sorte que la valeur sera utilisée par cette variable, qui sera différente de celle de la longueur dans le bloc ST. %Width La largeur de la platine décrite par le profil déplié. %Thickness L'épaisseur de la plaque décrit par le profil déplié. Exemple de la façon dont le tube est représenté dans le fichier NC avec ce paramètre :
