Pour afficher le lien entre des étiquettes et des objets

Cette procédure permet d'afficher le lien en cours entre une étiquette de nomenclature et un objet. Si vous disposez de nombreuses étiquettes et n'êtes pas sûr de la façon dont elles sont attachées, il est utile d'afficher ce lien. Cette procédure active la représentation d'affichage Général pour l'option Ancrer l'étiquette à l'entité ou Ancrer l'étiquette étendue à l'entité dans la vue en cours.

  1. Cliquez sur l'onglet Gérergroupe de fonctions Style et affichageGestionnaire d'affichage .
  2. Développez Paramètres d'affichage.
  3. Sélectionnez les paramètres d'affichage en cours, qui apparaissent en gras dans la liste Paramètres d'affichage.
  4. Cliquez sur l'onglet Contrôle de la représentation d'affichage.
  5. Dans la liste Objets, repérez Ancrer l'étiquette à l'entité et Ancrer l'étiquette étendue à l'entité, puis sélectionnez la représentation d'affichage Général pour les deux.
  6. Cliquez sur OK.
  7. Si nécessaire, régénérez le dessin.

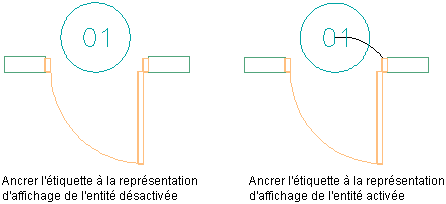

    Le lien entre l'étiquette de nomenclature et l'objet est représenté par un arc. L'étiquette et l'objet sont reliés de point d'insertion à point d'insertion.
