Vous pouvez ajouter un nombre illimité de plans d'ajustement à un élément de structure. Lorsque vous ajoutez un plan d'ajustement à un ou plusieurs éléments de structure, vous devez le placer par rapport à cet élément.
Lorsque vous définissez un plan d'ajustement, vous pouvez :
- Définir sa position par rapport au point de départ ou à l'extrémité de l'axe extrudé de l'élément.
- Le décaler sur l'axe X pour déplacer l'origine du plan d'ajustement le long de l'axe extrudé de l'élément.

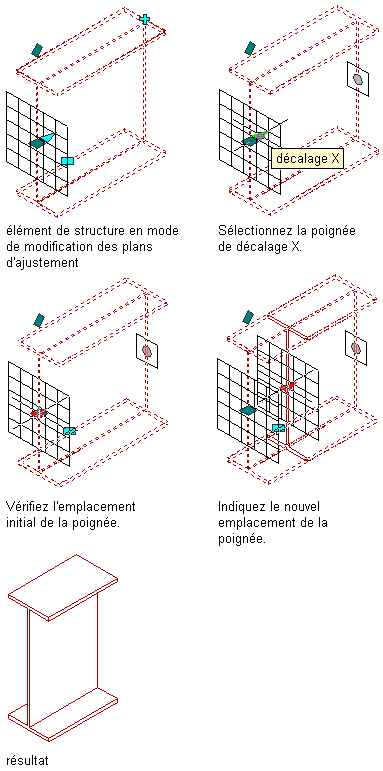

Décalage d'un plan d'ajustement dans la direction X
- Le décaler sur les axes Y et Z afin de déplacer son origine perpendiculairement à l'axe extrudé de l'élément dans les directions Y et/ou Z.
- Faire pivoter le plan d'ajustement par rapport à son axe Y afin de spécifier un angle de plan de coupe.
Rotation d'un plan d'ajustement par rapport à son axe Y
- Faire pivoter le plan d'ajustement par rapport à son axe Z afin de spécifier un angle de plan de coupe.

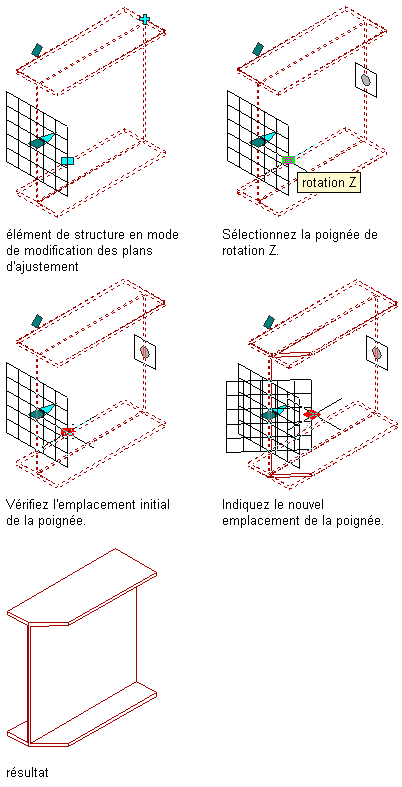

Rotation d'un plan d'ajustement par rapport à son axe Z
- Sélectionnez l'élément de structure à modifier.
- Cliquez sur l'
.
- Cliquez sur Ajouter.
. - Définissez les paramètres de positionnement du plan d'ajustement.
Pour... Action... décaler le plan d'ajustement à partir du point de départ ou de l'extrémité de l'élément sélectionnez Début ou Fin sous Décalage. décaler le plan d'ajustement dans la direction X le long de l'axe extrudé de l'élément entrez la valeur X dans le champ Décalage. décaler le plan d'ajustement dans les directions Y et Z pour le placer perpendiculairement à l'axe extrudé de l'élément tapez les valeurs Y et Z dans le champ Décalage. faire pivoter le plan d'ajustement autour de son axe Y ou Z tapez les valeurs Y et Z dans le champ Rotation. - Pour copier un plan d'ajustement, sélectionnez-le, puis cliquez sur Copier.
- Continuez d'ajouter des plans d'ajustement, puis cliquez sur OK.
