Les murs-rideaux fournissent une grille ou un cadre dans lequel vous pouvez insérer des objets tels que des fenêtres ou des portes. Ils possèdent un grand nombre de caractéristiques communes avec les murs standard (ligne de base, ligne de toit, ligne de plancher, etc.) et autorisent les interférences. Comme dans les murs standard, vous pouvez insérer dans les murs-rideaux des portes, des fenêtres et des blocs porte/fenêtre, mais la procédure utilisée est différente.
Grilles des murs-rideaux
Les murs-rideaux sont composés d'au moins une grille. Chaque grille est divisée dans le sens horizontal ou vertical, mais vous pouvez imbriquer plusieurs grilles afin de créer différents motifs, des plus simples aux plus complexes.
Exemple de grille imbriquée de mur-rideau
Chacune des cellules d'une grille peut contenir un élément de remplissage par panneau pour représenter des matériaux d'habillage tels qu'un pan de mur en pierre ou un vitrage ou un objet tel qu'une fenêtre ou une porte.

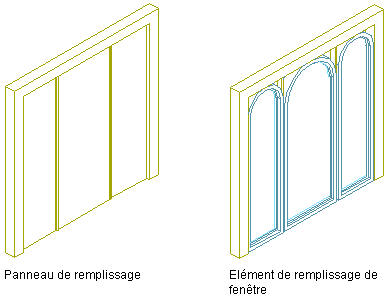

Types d'éléments de remplissage de mur-rideau affectés
Unités de murs-rideaux et blocs porte/fenêtre
Vous pouvez également insérer dans une grille d'autres objets tels que des unités de murs-rideaux et des blocs porte/fenêtre. Les unités de murs-rideaux sont conçues pour représenter des éléments complexes qui sont répétés dans votre mur-rideau principal.

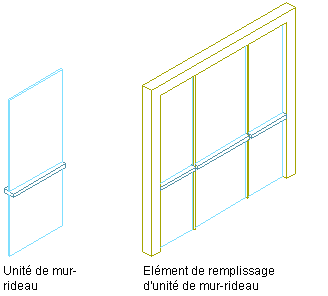

Elément de remplissage d'unité de mur-rideau affecté
Les blocs-fenêtres s'utilisent comme les unités de murs-rideaux mais ils peuvent contenir des éléments de remplissage de panneau ou des objets tels que des portes ou des fenêtres. Les blocs porte/fenêtre peuvent être insérés dans des murs-rideaux ou des murs standard.

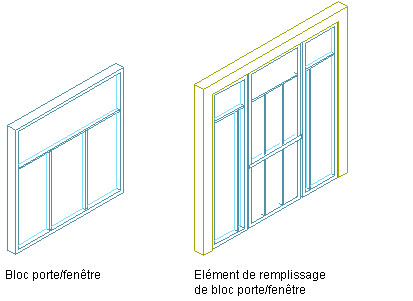

Elément de bloc porte/fenêtre affecté
Les unités de murs-rideaux et les blocs porte/fenêtre peuvent permettre de réduire le nombre de grilles imbriquées nécessaires et faciliter ainsi la modification des murs-rideaux.
Eléments des grilles
Les grilles constituent la base des murs-rideaux, des unités de murs-rideaux et des blocs porte/fenêtre. Chaque grille est dotée de quatre types d'éléments :
- Divisions : définit la direction de la grille (horizontale ou verticale) et le nombre de cellules.
- Eléments de remplissage des cellules : contient une autre grille, un élément de remplissage de panneau ou un objet tel qu'une fenêtre ou une porte.
- Dormants : définit le bord autour de la grille principale et des grilles imbriquées.
- Meneaux : définit les bords entre les cellules.
Chaque type d'élément est affecté d'une définition par défaut qui décrit l'apparence des éléments de ce type.

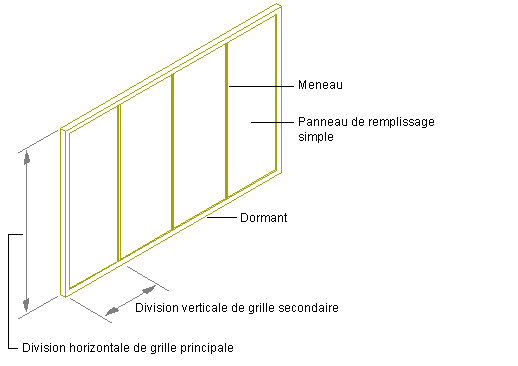

| Type d'élément | Définitions par défaut |
|---|---|
| Divisions | Grille horizontale principale avec une cote de cellule fixe de 13' et grille verticale secondaire avec une cote de cellule fixe de 3' |
| Eléments de remplissage de cellule | Cellules contenant des panneaux simples dont l'épaisseur est égale à 2" |
| Dormants | Bords externes gauche, droit, supérieur et inférieur de grille de 3" de large et 3" de profondeur |
| Meneaux | Bords entre les cellules de 1" de large et de 3" de profondeur |
Spécification de types d'éléments de grille
Vous pouvez créer de nouvelles définitions d'éléments et les affecter à des éléments du mur-rideau. Par exemple, vous pouvez créer plusieurs définitions d'éléments de remplissage, puis affecter différents éléments de remplissage à des cellules déterminées de la grille.
Affectation de différents éléments de remplissage à des cellules du mur-rideau
De la même manière, vous pouvez créer plusieurs définitions de dormants, puis affecter une définition différente à chaque bord (supérieur, inférieur, gauche, droit) du dormant. Vous pouvez également créer plusieurs définitions de meneaux.

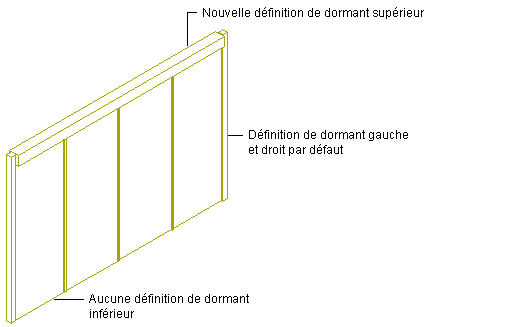

Spécification de différentes définitions de dormants pour chaque bord de dormant
Essai de conception de murs-rideaux
Les gabarits fournis avec AutoCAD Architecture 2023 toolset contiennent des styles de murs-rideaux, d'unités de murs-rideaux et de blocs porte/fenêtre. Pour vous familiariser avec l'utilisation des murs-rideaux, consultez les styles existants et entraînez-vous. Il vous sera ainsi plus facile de comprendre le comportement de ces objets et de créer vos propres murs-rideaux. Vous trouverez des styles de murs-rideaux et d'unités de murs-rideaux dans les dossiers suivants : C:\ProgramData\Autodesk\ACA <version>\fra\Styles\Imperial ou C:\ProgramData\Autodesk\ACA <version>\fra\Styles\Metric.
