Délimite des xréfs ou des images à l'aide de lignes et de courbes.
Permet d'identifier des parties spécifiques de blocs, de dessins xréf, d'images et d'objets de nettoyage en délimitant ou en supprimant l'affichage de tous les autres objets à l'aide d'une polyligne, d'un cercle, d'un arc, d'une ellipse, d'un texte, d'un texte multiple ou d'une définition d'attribut. Avec l'outil CLIPIT, vous pouvez utiliser des arcs, des cercles ou des polylignes pour définir les contours de délimitation des blocs, des xréfs, des images et des objets de nettoyage.
CLIPIT permet d'appliquer la délimitation selon des contours incurvés en traversant des segments d'arc à l'aide d'une série de segments courts et droits. Vous pouvez contrôler la précision avec laquelle l'outil traverse les segments d'arc en spécifiant la distance maximale entre le milieu d'un segment donné et l'arc :
La saisie d'une valeur d'erreur élevée engendre un plus petit nombre de segments et de meilleures performances, mais les arcs apparaissent moins lisses. A l'inverse, la saisie d'une valeur très faible permet une délimitation régulière le long des arcs, mais augmente la charge de traitement lors de la régénération.
Exemple
Dessinez une polyligne, un cercle ou un arc, puis délimitez une partie d'un plan d'étage référencé en externe.

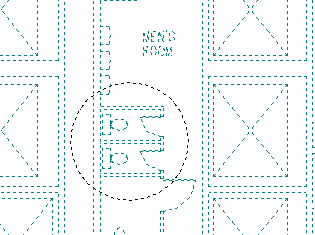

Sélectionnez un cercle comme contour de délimitation :

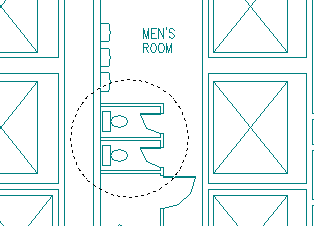

Sélectionnez la xréf :
La xréf est délimitée par un cercle servant de contour de délimitation :
Fichier
clipit.lsp
