Permet de créer une définition de type de ligne en fonction des objets sélectionnés et de les enregistrer dans un fichier de définition de type de ligne (LIN).
Un type de ligne est une série répétée de tirets, de points, de formes et d'objets texte. Avec les commandes AutoCAD standard POLYLIGN, LIGNE, POINT, TEXTE et FORMES, dessinez une approximation de votre type de ligne, puis sélectionnez les objets dans l'invite Choix des objets dans MKLTYPE. La commande MKLTYPE vous permet de définir des types de ligne simples et complexes. Pour définir un type de ligne complexe, incluez des objets forme et texte dans votre sélection. MKSHAPE permet de créer des formes simplement en sélectionnant des objets.
Commande : MKLTYPE
Select a ".LIN" file: <C:\Express\Drawings\acad.lin>: Entrez un nom et un chemin de dossier pour le fichier de type de ligne
Enter linetype name: Indiquez un nom de type de ligne
Linetype description: Spécifiez une description du type de ligne
Starting point for line definition: Spécifiez un point de départ
Ending point for line definition: Spécifiez un point d'arrivée
Choix des objets: Sélectionnez un objet ligne, polyligne, point, forme ou texte
Notes
- Si vous sélectionnez un fichier LIN existant, la boîte de dialogue Fichier indique que le fichier va être remplacé ; toutefois, le fichier est en fait ajouté. Si vous choisissez de créer un type de ligne dont le nom est identique à un type qui existe déjà dans le fichier LIN sélectionné, un avertissement de remplacement s'affiche. Si vous choisissez Oui, le type de ligne existant est remplacé, mais le reste du fichier reste intact.
- Si vous essayez de créer un type de ligne commençant par un segment vide, le programme ajoute un point au début de la définition.
- Les polylignes créées avec des types de lignes complexes offrent une meilleure qualité d'affichage des formes si vous définissez PLINEGEN sur 1 dans certains cas.
- Si vous créez un type de ligne complexe avec des formes, vous ne pouvez sélectionner que les formes qui se trouvent dans le plan XY du SCU en cours et ne sont pas en miroir.
Exemple
Créez un type de ligne discontinue eau froide.
Après avoir spécifié le nom de fichier, le nom du type de ligne et une description, sélectionnez des points afin d'indiquer les points de départ et de fin pour la définition de la ligne :
Spécifier les objets ligne et texte à utiliser pour définir le type de ligne :

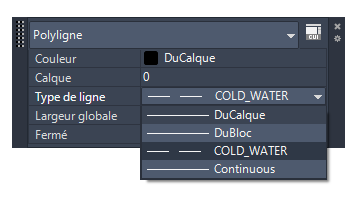

Le type de ligne est chargé et prêt à être utilisé :
Fichier
mkltype.lsp
