SUPERHATCH (Express Tool)

Trouver

L'outil SUPERHATCH affiche la boîte de dialogue SuperHatch.

Options de boîte de dialogue

Image	Ouvre la boîte de dialogue Attacher une image, dans laquelle vous pouvez indiquer l'image à utiliser pour le motif SuperHatch.
Bloc	Ouvre une boîte de dialogue dans laquelle vous pouvez spécifier le bloc à utiliser pour le motif SuperHatch.
Attacher Xréf	Ouvre la boîte de dialogue Nom du fichier Xréf, dans laquelle vous pouvez spécifier un fichier Xréf à utiliser pour le motif SuperHatch.
Nettoyer	Utilise un objet de nettoyage pour le motif SuperHatch.
Select Existing	Sélectionne une image, un bloc, une xréf ou un objet de nettoyage existant pour le motif SuperHatch.
Curve Error Tolerance	Spécifie la tolérance d'erreur pour l'approximation du vecteur des limites SuperHatch courbées.

Vous pouvez utiliser l'option Bloc pour créer des motifs de hachures à la volée ; vous pouvez créer des blocs contenant des calques, des couleurs et des types de ligne différents pour générer des motifs de hachures qui réagissent en fonction de l'état des calques et effectuer des tracés avec différentes épaisseurs de lignes. Vous pouvez utiliser des images de hachures sur les surfaces afin d'obtenir un effet de rendu. Utilisez des blocs 3D en tant que motifs de hachures pour placer des éléments répétés tels que des briques, des tuiles de toit ou des remplissages de trajet dans les dessins 3D.

Remarque : Comme certains objets ne sont pas pris en charge par la commande CONTOUR, l'outil SUPERHATCH ne permet pas de les utiliser en tant qu'arêtes de contour. Ces objets incluent les splines (bien que les polylignes splines soient aussi utilisables), les cercles de blocs non uniformément mis à l'échelle, les ellipses à l'intérieur de blocs, ainsi que les objets texte et textmult à l'intérieur de blocs.

Invites

Pour les images :

Point d'insertion <0,0> : Spécifiez un point d'insertion

Taille de l'image de base : Largeur : 1.00, Hauteur : 0.24 <Sans unité>

Facteur d'échelle <1> : Spécifiez un facteur d'échelle

Pour les blocs et les xréfs :

Point d'insertion : Spécifiez un point d'insertion

X scale factor <1> / Corner / XYZ: Spécifiez le facteur d'échelle X

Y scale factor (default=X): Spécifiez le facteur d'échelle Y

Rotation angle <0> : Spécifiez l'angle de rotation

Spécifiez une fenêtre autour du bloc pour définir les distances entre les mosaïques de colonne et de rangée.

Specify block [Extents] First corner <magenta rectang>: Spécifiez un cadre de mise en mosaïque (maillage par approximation) et appuyez sur Entrée

Specify an option [Advanced options] <Internal point>: Spécifiez un point interne pour le contour de hachures ou entrez A pour accéder aux options avancées, puis appuyez sur Entrée

Pour les images et les objets de nettoyage :

Utilisez TFRAMES pour activer et désactiver les cadres d'image.

Tolérance d'erreur pour les courbes :

SUPERHATCH permet d'appliquer les hachures selon des contours incurvés qui traversent des segments d'arc à l'aide d'une série de segments courts et droits. SUPERHATCH offre la possibilité de contrôler la précision avec laquelle l'outil traverse les segments d'arc en permettant de spécifier la distance maximale entre le milieu d'un segment donné et l'arc. (Reportez-vous à l'option Curve Error Tolerance indiquée dans les options de boîte de dialogue ci-dessus).

Distance d'erreur maximum pour la résolution des arcs :

La saisie d'une valeur d'erreur élevée engendre un plus petit nombre de segments et de meilleures performances, mais les arcs apparaissent moins lisses. A l'inverse, la saisie d'une valeur très faible permet un hachurage régulier le long des arcs, mais augmente la charge de traitement lors de la régénération d'un dessin.

Exemple

Dans cet exemple, un bloc est utilisé pour créer un motif SuperHatch.

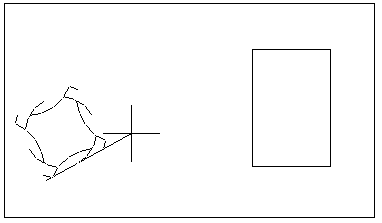

Insérez le bloc :

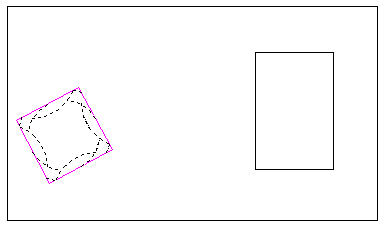

Spécifiez le cadre autour du bloc :

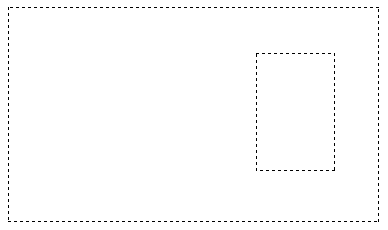

Spécifiez le contour :

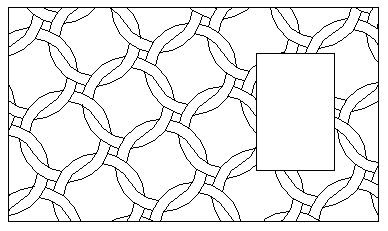

SuperHatch terminé :

Modification d'un élément SuperHatch

Les objets SuperHatch sont collés entre eux à l'aide de groupes sans nom. Par conséquent, ils ne sont pas associatifs. Si vous souhaitez modifier un seul objet faisant partie d'un élément SuperHatch, vous pouvez utiliser la commande GROUPE pour désactiver la sélection du groupe comme suit :

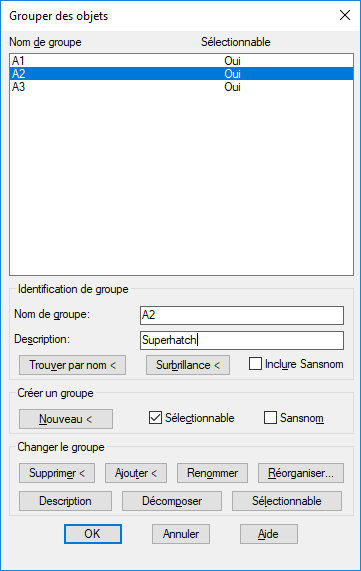

1) Lancez la commande de groupe.

Commande : groupe

2) Assurez-vous que la case à cocher Include Unnamed est sélectionnée.
