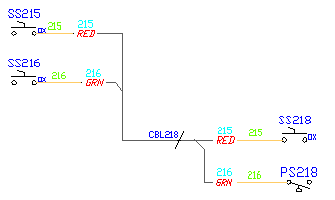

Vous pouvez souhaiter afficher des repères source et de destination sur les différents fils d'un câble, tout en visualisant les fils rassemblés pour former le câble.
Lorsqu'un repère d'entrance/sortance est inséré, Jeu d’outils AutoCAD Electrical coupe le fil et rattache l'un des morceaux du fil à un calque spécial. Lorsque vous insérez un repère de source, c'est le fil sortant du repère qui est modifié. S'il s'agit d'un repère de destination, c'est le fil entrant dans le repère qui est modifié. Vous pouvez utiliser la commande Entrance/Sortance - Calque de lignes uniques d'Jeu d’outils AutoCAD Electrical pour rattacher un fil à l'un de ces calques.
