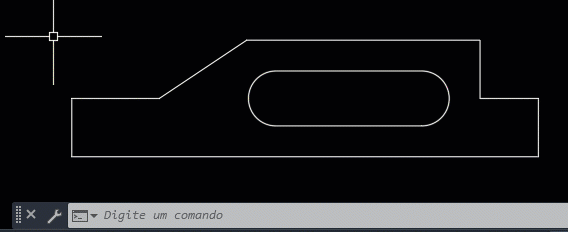

Etirer un segment
Vous pouvez sélectionner une poignée pour effectuer des modifications directement.
- Sélectionnez la polyligne pour afficher ses poignées.
- Sélectionnez une poignée et faites-la glisser vers le nouvel emplacement.
Options de menu pour la modification de polylignes
Plusieurs options sont disponibles lorsque vous sélectionnez une polyligne et survolez les poignées.

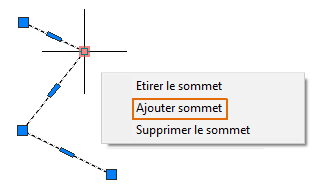

Ajouter un sommet
- Sélectionnez la polyligne pour afficher ses poignées.
- Passez le curseur sur la poignée du sommet jusqu'à ce que le menu s'affiche.
- Cliquez sur Ajouter sommet.
- Indiquez l'emplacement du sommet.
Supprimer un sommet
- Sélectionnez la polyligne pour afficher ses poignées.
- Passez le curseur sur la poignée du sommet jusqu'à ce que le menu s'affiche.
- Cliquez sur Supprimer le sommet.
Prolongation d'un sommet
- Sélectionnez la polyligne pour afficher ses poignées.
- Passez le curseur sur la poignée d'extrémité jusqu'à ce que le menu s'affiche.
- Cliquez sur Prolonger le sommet.
- Indiquez l'emplacement du sommet.
Le sommet est ajouté à la polyligne à partir de la poignée d'extrémité sélectionnée.

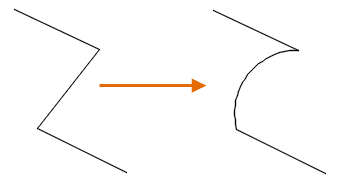

Convertir un segment de ligne en segment d'arc
- Sélectionnez la polyligne pour afficher ses poignées.
- Passez le curseur sur la poignée qui se trouve au milieu du segment de ligne que vous souhaitez convertir.
- Cliquez sur Convertir en arc.
- Indiquez le milieu de l'arc.
Convertir un segment d'arc en segment de ligne
- Sélectionnez la polyligne pour afficher ses poignées.
- Passez le curseur sur la poignée située au milieu de l'arc.
- Cliquez sur Convertir en ligne.

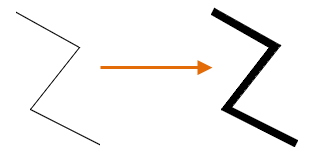

Modifier la largeur de polyligne
- Cliquez sur l'
Trouver
- Sélectionnez la polyligne que vous voulez modifier.
- Entrez e (Epaisseur) pour spécifier la nouvelle épaisseur applicable à l'ensemble de la polyligne.
- Entrez la largeur pour tous les segments.

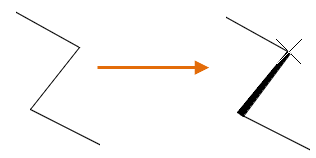

Modifier la largeur de chaque segment
- Cliquez sur l' Trouver
- Sélectionnez la polyligne que vous voulez modifier.
- Entrez m (Modif-sommet).
Le premier sommet est marqué d'un X. Passez au sommet voulu à l'aide des commandes Suivant ou Précédent.
- Entrez l (Largeur).
- Entrez les largeurs de départ et de fin.
- Appuyez sur ENTREE pour passer au sommet suivant ou sur x pour arrêter la modification des sommets.

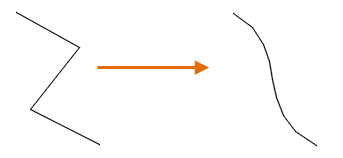

Convertir en polyligne lissée
- Sélectionnez la polyligne pour afficher ses poignées.
- Cliquez avec le bouton droit de la souris, puis sélectionnez Polyligne Ajuster le spline.

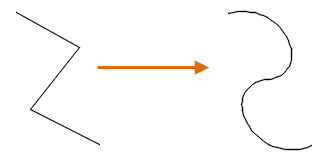

Convertir en polyligne à lissage de courbe
- Sélectionnez la polyligne pour afficher ses poignées.
- Cliquez avec le bouton droit de la souris, puis sélectionnez Polyligne Ajuster la courbe.

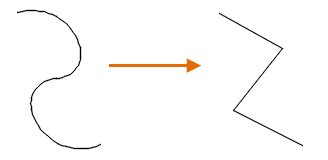

Supprimer la courbe sur une polyligne à lissage de courbe ou lissée
- Sélectionnez la polyligne pour afficher ses poignées.
- Cliquez avec le bouton droit de la souris et sélectionnez Polyligne Redresser.
