Le déplacement et la rotation du SCU est très utile lorsque vous travaillez en 2D.
Vous pouvez modifier l'emplacement et l'orientation du SCU courant en cliquant sur l'icône du SCU et en utilisant ses poignées, ou en utilisant les options dans la commande SCU.

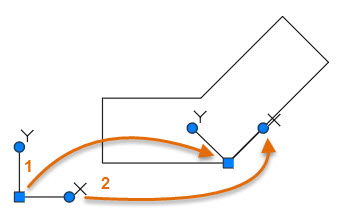

Par exemple, si vous cliquez sur l'icône du SCU, ses poignées s'affichent. Cliquez sur la poignée d'origine carrée (1), puis sur l'extrémité de son nouvel emplacement. Ensuite, cliquez sur la poignée de l'axe X (2), puis sur un point au milieu ou une extrémité de la ligne diagonale pour aligner l'axe X. Cliquez sur Echap pour retirer les poignées.
Avec le SCU à l'angle de la diagonale, il est beaucoup plus simple de créer des objets avec cet angle.
Les flux de travail supplémentaires incluent souvent les éléments suivants :
- Utilisez la commande REPERE pour faire pivoter la vue de telle sorte que les axes X et Y soient horizontal et vertical, respectivement.
- Rétablissez la concordance du SCU au système de coordonnées général (SCG) à l'aide de la commande SCU.
