TOLERANCE (commande) Trouver

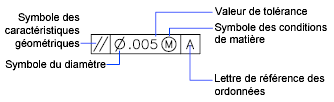

Le symbole est inséré dans la zone de texte Sym de la boîte de dialogue Tolérance géométrique. Le tableau suivant décrit les symboles.
|
Symboles des caractéristiques géométriques |
||
|---|---|---|
|
Symbole |
Caractéristique |
Type |
|
|
Position |
Emplacement |
|
|
Concentricité ou coaxialité |
Emplacement |
|
|
Symétrie |
Emplacement |
|
|
Parallélisme |
Orientation |
|
|
Perpendicularité |
Orientation |
|
|
Inclinaison |
Orientation |
|
|
Cylindricité |
Forme |
|
|
Planéité |
Forme |
|
|
Circularité ou arrondi |
Forme |
|
|
Rectitude |
Forme |
|
|
Profil d'une surface |
Profil |
|
|
Profil d'une ligne |
Profil |
|
|
Battement circulaire |
Battement |
|
|
Battement total |
Battement |
